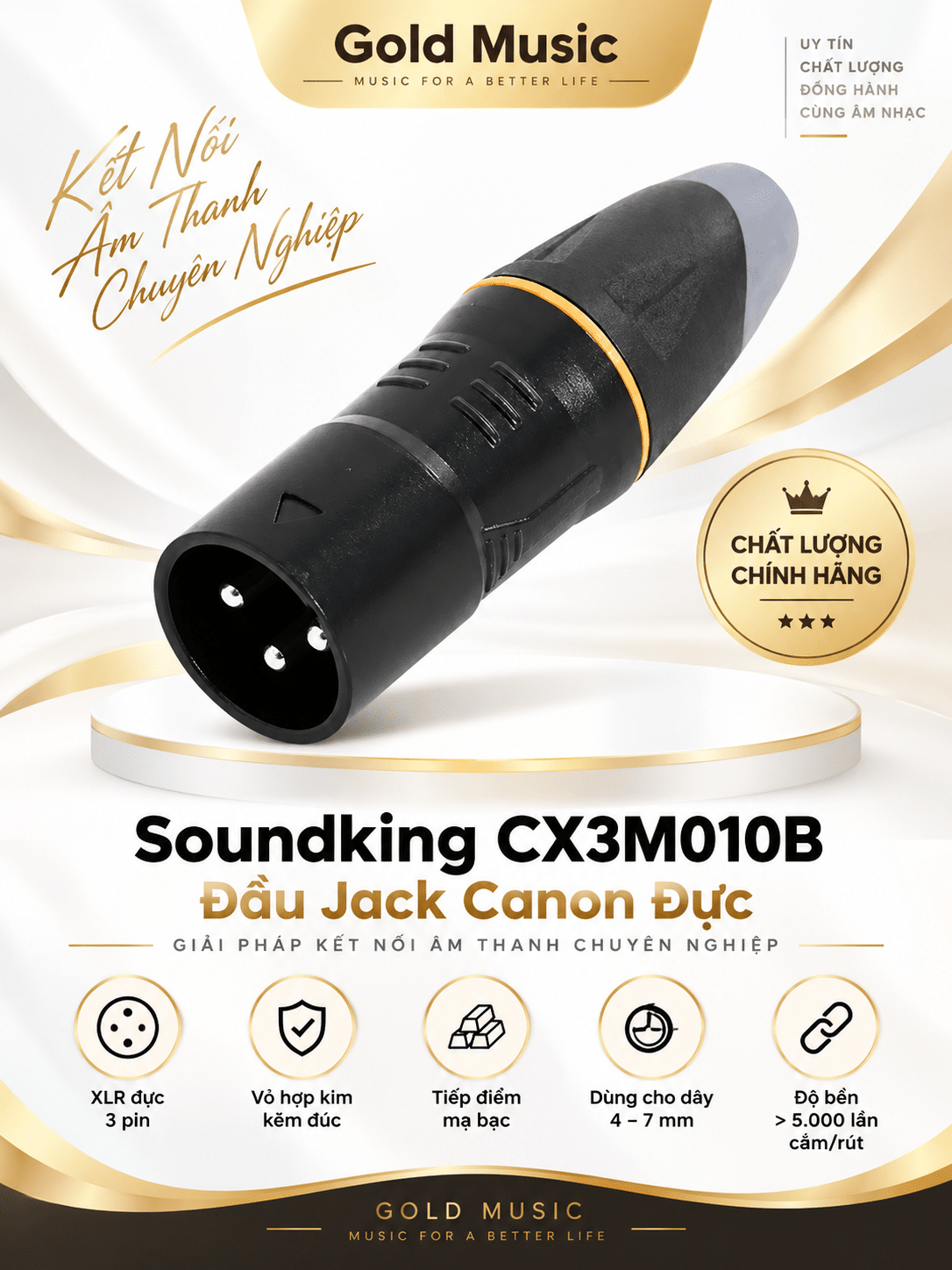

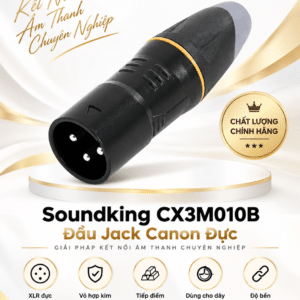

1. Mô tả Soundking CX3M010B – Đầu jack Canon đực XLR 3 pin
🎤 Soundking CX3M010B là đầu nối XLR đực 3 pin chuyên dùng để thi công, sửa chữa và hoàn thiện các loại dây tín hiệu âm thanh chuyên nghiệp. Tại Việt Nam, loại đầu nối này thường được gọi quen thuộc là jack Canon đực, trong khi tên kỹ thuật chính xác hơn là 3-Pin XLR Male Cable Connector.
Soundking CX3M010B phù hợp cho nhiều hệ thống âm thanh như dây microphone, mixer, stage box, processor, loa active, hệ thống PA, sân khấu, hội trường và phòng thu. Với thiết kế dạng đầu jack rời gắn dây, kỹ thuật viên có thể chủ động lựa chọn loại cable phù hợp rồi hàn trực tiếp vào ba chân tín hiệu của connector.
Một trong những ưu điểm đáng chú ý của Soundking CX3M010B là phần vỏ được chế tạo từ hợp kim kẽm đúc – die-cast zinc alloy. Cấu trúc kim loại này giúp bảo vệ cụm chân tiếp xúc bên trong, đồng thời tăng khả năng chịu va chạm trong những môi trường thường xuyên tháo lắp dây như sân khấu, phòng rehearsal hoặc hệ thống âm thanh lưu động.
⚙️ Các tiếp điểm bên trong sử dụng lớp mạ bạc – silver-plated contacts. Đây là chi tiết quan trọng đối với đầu nối tín hiệu âm thanh bởi bề mặt tiếp xúc tốt giúp duy trì độ ổn định của đường tín hiệu. Điện trở tiếp xúc của Soundking CX3M010B được công bố ở mức nhỏ hơn 5 mΩ, phù hợp cho các đường tín hiệu microphone và balanced audio.
Đầu jack hỗ trợ dây có đường kính ngoài khoảng 4 đến 7 mm, tương thích với nhiều loại microphone cable và signal cable phổ biến. Phần đuôi còn có TPE sleeve giúp giảm lực gập trực tiếp lên dây và hỗ trợ bảo vệ mối hàn ở bên trong connector.
Soundking CX3M010B sử dụng cấu trúc XLR 3 pin, vì vậy có thể đấu dây balanced theo chuẩn phổ biến:
Pin 1: Ground / Shield
Pin 2: Hot (+)
Pin 3: Cold (−)
Cấu trúc balanced giúp đường dây phù hợp với microphone, mixer, stage box và nhiều thiết bị âm thanh chuyên nghiệp cần truyền tín hiệu ở khoảng cách tương đối dài.
🔌 Soundking còn công bố tuổi thọ kết nối của CX3M010B trên 5.000 chu kỳ cắm/rút, cho thấy model này được hướng đến nhu cầu sử dụng thường xuyên chứ không chỉ các hệ thống cố định.
Với thiết kế chắc chắn, chân tiếp xúc mạ bạc, hỗ trợ dây 4–7 mm và thông số điện phù hợp cho hệ thống âm thanh, Soundking CX3M010B là lựa chọn đáng cân nhắc khi cần làm mới hoặc thay thế đầu jack XLR đực cho dây tín hiệu chuyên nghiệp.
2. 10 đặc điểm nổi bật của Soundking CX3M010B
1. Chuẩn XLR đực 3 pin phổ biến
Soundking CX3M010B sử dụng chuẩn XLR Male 3-Pin, một trong những kiểu kết nối phổ biến nhất trong hệ thống âm thanh chuyên nghiệp.
✅ Lợi ích: dễ sử dụng với microphone, mixer, stage box, processor và nhiều thiết bị audio có đầu XLR cái tương thích.
2. Vỏ hợp kim kẽm đúc chắc chắn
🛠️ Phần housing sử dụng die-cast zinc alloy.
✅ Lợi ích: giúp bảo vệ phần chân tiếp xúc và mối hàn bên trong trước va chạm trong quá trình sử dụng.
3. Tiếp điểm mạ bạc
Các chân tín hiệu được hoàn thiện bằng lớp mạ bạc.
✅ Lợi ích: hỗ trợ duy trì khả năng tiếp xúc điện ổn định khi sử dụng cho đường tín hiệu audio.
4. Điện trở tiếp xúc thấp hơn 5 mΩ
Thông số contact resistance của CX3M010B là:
< 5 mΩ
✅ Lợi ích: giảm điện trở không cần thiết tại vị trí connector, hữu ích đối với tín hiệu microphone mức thấp.
5. Điện trở cách điện cao
Soundking công bố:
Insulation Resistance ≥ 1 GΩ
✅ Lợi ích: hỗ trợ cách ly điện giữa các chân tín hiệu, hạn chế rò điện không mong muốn.
6. Độ bền điện môi 1500V
⚡ CX3M010B có dielectric strength được công bố ở mức 1500V.
✅ Lợi ích: thể hiện khả năng cách điện của cấu trúc connector trong điều kiện kiểm tra kỹ thuật.
7. Tuổi thọ trên 5.000 chu kỳ kết nối
Đầu jack được thiết kế cho hơn 5.000 lần cắm/rút.
✅ Lợi ích: phù hợp các hệ thống thường xuyên phải setup và tháo dây như sân khấu, sự kiện hoặc rental audio.
8. Dùng được với cable 4–7 mm
📏 Phần đuôi connector hỗ trợ dây có đường kính ngoài khoảng 4–7 mm.
✅ Lợi ích: tương thích với nhiều microphone cable và signal cable đang được sử dụng phổ biến.
9. TPE sleeve bảo vệ điểm vào dây
Đuôi jack sử dụng cấu trúc TPE.
✅ Lợi ích: giảm tình trạng dây bị gập gãy ngay sát connector và hạn chế lực kéo truyền trực tiếp đến mối hàn.
10. Phiên bản Black chuyên nghiệp
CX3M010B là phiên bản vỏ Black.
✅ Lợi ích: dễ kết hợp với dây microphone màu đen, sân khấu, rack thiết bị và hệ thống âm thanh chuyên nghiệp.
3. 8 lợi ích khi mua Soundking CX3M010B
1. Tự làm dây microphone theo chiều dài mong muốn
🎤 Người dùng có thể lựa chọn loại cable phù hợp rồi hàn CX3M010B vào một đầu.
Điều này rất hữu ích khi cần dây 2m, 5m, 10m, 20m hoặc những chiều dài đặc biệt mà dây thành phẩm không đáp ứng.
2. Thay đầu jack hỏng mà không cần bỏ cả dây
Nếu cable còn tốt nhưng đầu XLR cũ bị gãy, lỏng hoặc oxy hóa, chỉ cần thay connector.
Việc sử dụng Soundking CX3M010B giúp tiết kiệm đáng kể so với việc thay cả dây tín hiệu.
3. Phù hợp hệ thống âm thanh chuyên nghiệp
CX3M010B có thể sử dụng cho nhiều ứng dụng từ phòng karaoke đến sân khấu, hội trường và studio.
Một loại connector có thể phục vụ nhiều hệ thống khác nhau, giúp kỹ thuật viên dễ quản lý phụ kiện.
4. Hỗ trợ truyền tín hiệu balanced
🎚️ Khi được đấu đúng với cable 2 lõi + shield, CX3M010B có thể truyền tín hiệu balanced.
Cấu trúc này giúp hệ thống phù hợp hơn với đường dây dài và môi trường có nhiều thiết bị điện.
5. Chịu được việc cắm rút thường xuyên
Tuổi thọ trên 5.000 chu kỳ kết nối mang lại lợi thế rõ rệt cho hệ thống sân khấu.
Dây có thể được setup và tháo nhiều lần mà connector vẫn được thiết kế để phục vụ việc sử dụng lặp lại.
6. Hỗ trợ nhiều đường kính cable
📏 Khả năng sử dụng với dây từ khoảng 4–7 mm giúp CX3M010B linh hoạt hơn khi thi công.
Người dùng không bị giới hạn vào một model cable duy nhất.
7. Bảo vệ mối hàn tốt hơn
TPE sleeve và cấu trúc giữ dây giúp giảm áp lực lên phần dây dẫn ngay phía sau jack.
Đây là vị trí thường xuyên bị gập khi cuộn dây hoặc kéo dây trên sân khấu.
8. Dễ chuẩn hóa toàn bộ hệ thống dây
Khi sử dụng đồng bộ Soundking CX3M010B cho các dây XLR đực, kỹ thuật viên có thể tạo hệ thống có kiểu connector thống nhất.
Điều này thuận tiện hơn trong việc sửa chữa, thay thế và quản lý dây tín hiệu.
4. Ứng dụng của Soundking CX3M010B
Làm dây microphone XLR
🎤 Đây là ứng dụng phổ biến nhất.
CX3M010B có thể được sử dụng làm đầu XLR đực ở đầu dây microphone để kết nối với mixer, stage box hoặc thiết bị có XLR Female Input.
Làm dây XLR Male sang XLR Female
Kết hợp Soundking CX3M010B với jack XLR cái phù hợp giúp tạo dây microphone balanced truyền thống.
Loại dây này được sử dụng rộng rãi trong:
Sân khấu
Phòng thu
Hội trường
Nhà thờ
Karaoke
Hệ thống hội nghị
Làm dây XLR sang TRS
🎚️ Có thể sử dụng CX3M010B ở một đầu và jack TRS 6,35 mm ở đầu còn lại nếu sơ đồ tín hiệu của thiết bị yêu cầu.
Đây là kiểu cable thường gặp khi kết nối mixer, processor hoặc audio interface.
Kết nối mixer với thiết bị xử lý
Soundking CX3M010B phù hợp cho các đường tín hiệu giữa mixer và:
Equalizer
Compressor
DSP
Crossover
Audio Processor
miễn là cổng và sơ đồ kết nối của hai thiết bị tương thích.
Dùng cho stage box
🎤 Các hệ thống sân khấu thường sử dụng rất nhiều đầu XLR.
CX3M010B có thể dùng để làm cable patch hoặc sửa nhanh những dây bị hỏng đầu jack.
Kết nối hệ thống loa active
Nhiều loa active sử dụng XLR Female Input.
Dây tín hiệu có CX3M010B ở đầu đực có thể kết nối tới các input này nếu hệ thống được đấu đúng chuẩn.
Sửa dây tín hiệu trong phòng thu
Studio thường yêu cầu đường tín hiệu ổn định và bố trí cable gọn.
CX3M010B có thể dùng để sửa hoặc tự làm cable theo đúng chiều dài từng vị trí trong studio.
Hệ thống âm thanh lưu động
🚚 Với những đơn vị tổ chức sự kiện hoặc cho thuê thiết bị, dây tín hiệu phải tháo lắp thường xuyên.
Connector có tuổi thọ kết nối cao như Soundking CX3M010B phù hợp với môi trường này.
5. Thông số kỹ thuật Soundking CX3M010B
| Thông số | Chi tiết | Ý nghĩa khi sử dụng |
|---|---|---|
| Model | CX3M010B | Xác định chính xác phiên bản jack |
| Kiểu connector | 3-Pin XLR Male | Jack Canon đực tiêu chuẩn |
| Số chân | 3 pin | Phù hợp tín hiệu XLR balanced |
| Vỏ | Die-cast Zinc Alloy | Tăng độ chắc chắn |
| Tiếp điểm | Silver-Plated | Hỗ trợ tiếp xúc điện ổn định |
| Contact Resistance | < 5 mΩ | Điện trở tại điểm tiếp xúc thấp |
| Insulation Resistance | ≥ 1 GΩ | Khả năng cách điện cao |
| Dielectric Strength | 1500V | Thông số chịu điện áp thử cách điện |
| Tuổi thọ | > 5.000 cycles | Phù hợp sử dụng cắm/rút thường xuyên |
| Cable Diameter | 4–7 mm | Tương thích nhiều loại cable |
| Tail Sleeve | TPE | Bảo vệ điểm vào dây |
| Màu sắc | Black | Đồng bộ thiết bị âm thanh chuyên nghiệp |
Kích thước Soundking CX3M010B
📐 Soundking công bố rõ phạm vi đường kính cable tương thích 4–7 mm, nhưng hãng không đưa ra kích thước dài × rộng tổng thể của connector trong bảng thông số chính thức được sử dụng cho model này.
Do đó Gold Music không nên tự điền một kích thước tổng thể lấy từ jack XLR khác.
Trọng lượng Soundking CX3M010B
⚖️ Soundking cũng chưa công bố trọng lượng tịnh chính xác riêng của một đầu CX3M010B trong bảng thông số model.
Một số cửa hàng có thể ghi trọng lượng vận chuyển hoặc trọng lượng cả bao bì, nhưng không nên sử dụng số đó làm net weight.
Sơ đồ chân cơ bản
Với ứng dụng balanced XLR thông dụng:
Pin 1: Ground / Shield
Pin 2: Hot (+)
Pin 3: Cold (−)
Việc hàn cần tuân theo sơ đồ của toàn bộ hệ thống, đặc biệt với dây chuyển đổi sang loại connector khác.
6. So sánh Soundking CX3M010B với các đầu jack tương đương
| Tiêu chí | Soundking CX3M010B | Soundking CX3F010B | Soundking CX3M010N |
|---|---|---|---|
| Chuẩn | XLR | XLR | XLR |
| Số chân | 3 | 3 | 3 |
| Giới tính connector | Male / Đực | Female / Cái | Male / Đực |
| Phiên bản màu | Black | Black | Nickel |
| Kiểu sử dụng | Đầu dây XLR đực | Đầu dây XLR cái | Đầu XLR đực |
| Vỏ | Hợp kim kẽm đúc | Hợp kim kẽm đúc | Hợp kim tương ứng |
| Ứng dụng | Dây microphone, signal | Dây microphone, signal | Tương tự CX3M010B |
| Điểm khác biệt chính | Male Black | Female | Male Nickel |
Soundking CX3M010B và CX3F010B
🔌 Hai model này thường được sử dụng chung để làm một dây XLR Male to Female.
CX3M010B là đầu đực, còn CX3F010B là đầu cái.
Nếu làm dây microphone tiêu chuẩn, có thể sử dụng một đầu đực và một đầu cái phù hợp ở hai đầu dây.
Soundking CX3M010B và CX3M010N
Hai model cùng thuộc nhóm XLR Male 3 pin.
Điểm khác biệt dễ nhận biết nhất là lớp hoàn thiện:
CX3M010B: Black
CX3M010N: Nickel
Nếu hệ thống cần ngoại hình màu đen đồng bộ với cable và rack thiết bị, CX3M010B sẽ phù hợp hơn.
7. Hướng dẫn lắp và sử dụng Soundking CX3M010B
Bước 1: Chọn đúng cable
🎚️ Chọn microphone cable hoặc signal cable có đường kính ngoài phù hợp, tốt nhất nằm trong khoảng 4–7 mm.
Với balanced cable, nên sử dụng loại có hai lõi tín hiệu và shield.
Bước 2: Tháo các thành phần của connector
Tháo phần đuôi, sleeve và housing theo cấu trúc của jack.
Ghi nhớ thứ tự các chi tiết để lắp lại dễ dàng.
Bước 3: Luồn các bộ phận vào dây trước khi hàn
⚠️ Đây là lỗi rất phổ biến.
Phải luồn phần đuôi và các chi tiết giữ dây vào cable trước khi hàn dây lên chân XLR.
Nếu quên, có thể phải tháo mối hàn để làm lại.
Bước 4: Tuốt vỏ dây
Loại bỏ một đoạn vỏ ngoài vừa đủ.
Không tuốt quá dài vì sẽ làm phần dây dẫn bị lộ nhiều bên trong connector.
Bước 5: Chuẩn bị shield và lõi tín hiệu
Với dây balanced:
Shield → Pin 1
Hot → Pin 2
Cold → Pin 3
Nên kiểm tra màu lõi của cable và thống nhất sơ đồ trên toàn bộ hệ thống.
Bước 6: Tráng thiếc
🔧 Tráng một lượng thiếc vừa phải lên lõi dây và vị trí chân connector.
Điều này giúp quá trình hàn nhanh hơn và hạn chế phải giữ mỏ hàn trên jack quá lâu.
Bước 7: Hàn từng chân
Hàn đúng Pin 1, Pin 2 và Pin 3.
Mối hàn nên:
chắc
gọn
không chạm sang chân khác
không để sợi shield thừa gây chập
Bước 8: Kiểm tra mối hàn
Dùng mắt kiểm tra từng chân.
Tốt hơn nên sử dụng đồng hồ VOM hoặc cable tester để kiểm tra continuity.
Bước 9: Cố định strain relief
🔩 Đưa phần giữ dây và TPE sleeve về đúng vị trí.
Đảm bảo lực kéo từ bên ngoài không tác động trực tiếp lên các mối hàn.
Bước 10: Lắp housing
Siết thân connector chắc vừa đủ.
Không cần dùng lực quá mạnh làm biến dạng ren hoặc các bộ phận giữ dây.
Bước 11: Test cable hoàn chỉnh
Dùng cable tester kiểm tra:
Pin 1 → Pin 1
Pin 2 → Pin 2
Pin 3 → Pin 3
và kiểm tra không có short giữa các chân.
Bước 12: Kiểm tra tín hiệu thực tế
🎤 Cắm cable vào hệ thống ở mức gain thấp trước.
Sau đó kiểm tra tiếng, nhiễu và độ ổn định.
Bước 13: Không kéo dây bằng đầu connector
Khi tháo jack, nên cầm trực tiếp phần housing của CX3M010B.
Không giật cable để rút connector khỏi thiết bị vì có thể làm giảm tuổi thọ của mối hàn và phần cable entry.
Bước 14: Cuộn dây đúng kỹ thuật
Không cuộn dây quá chặt ngay sát đầu jack.
Nên để phần đầu dây có độ cong tự nhiên để giảm áp lực lên strain relief.
Bước 15: Kiểm tra định kỳ
Với cable dùng cho sân khấu, nên kiểm tra:
Mối hàn
Vỏ jack
Đầu tiếp xúc
TPE sleeve
Cable jacket
Nếu phát hiện tín hiệu chập chờn, nên kiểm tra và sửa trước khi sử dụng trong chương trình quan trọng.
