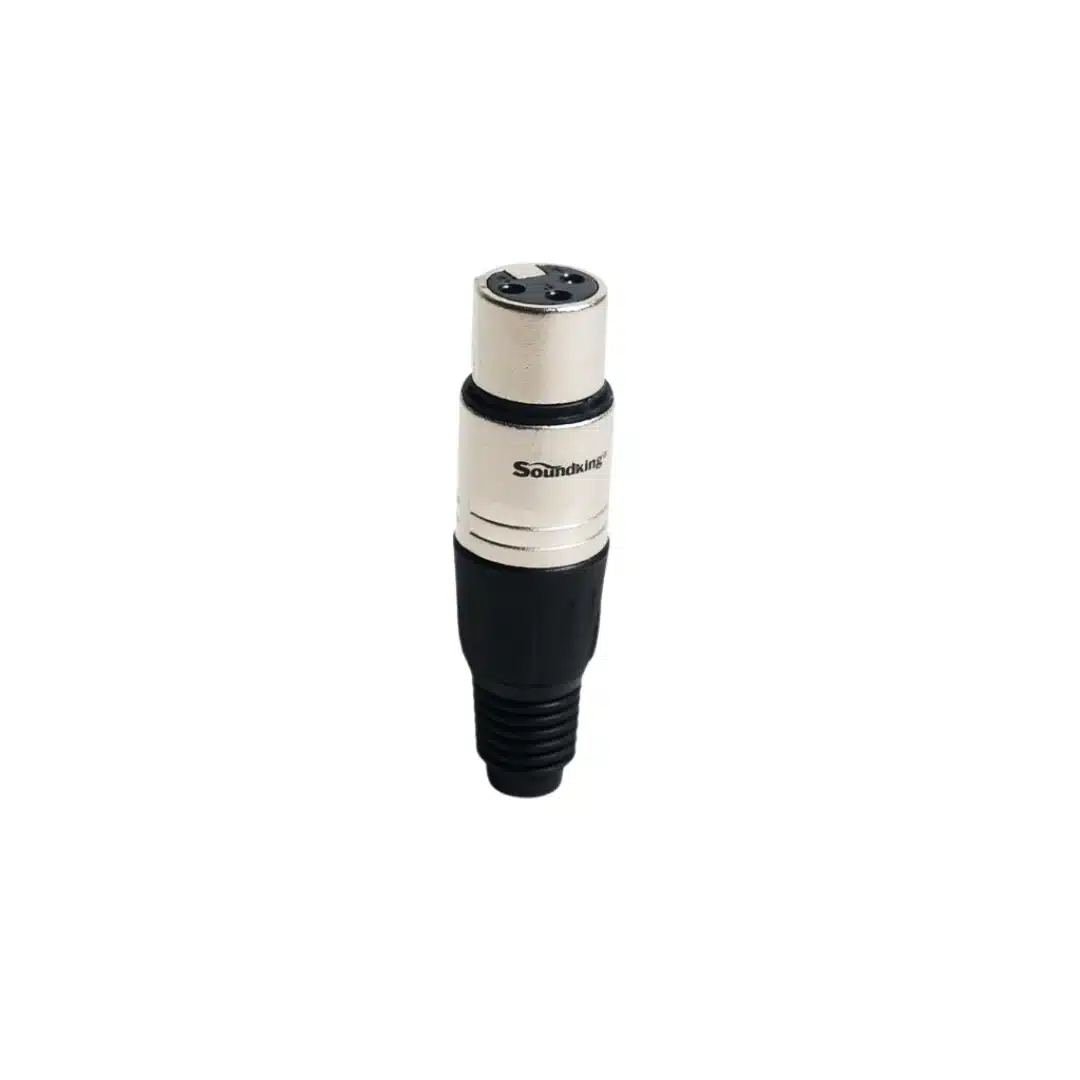

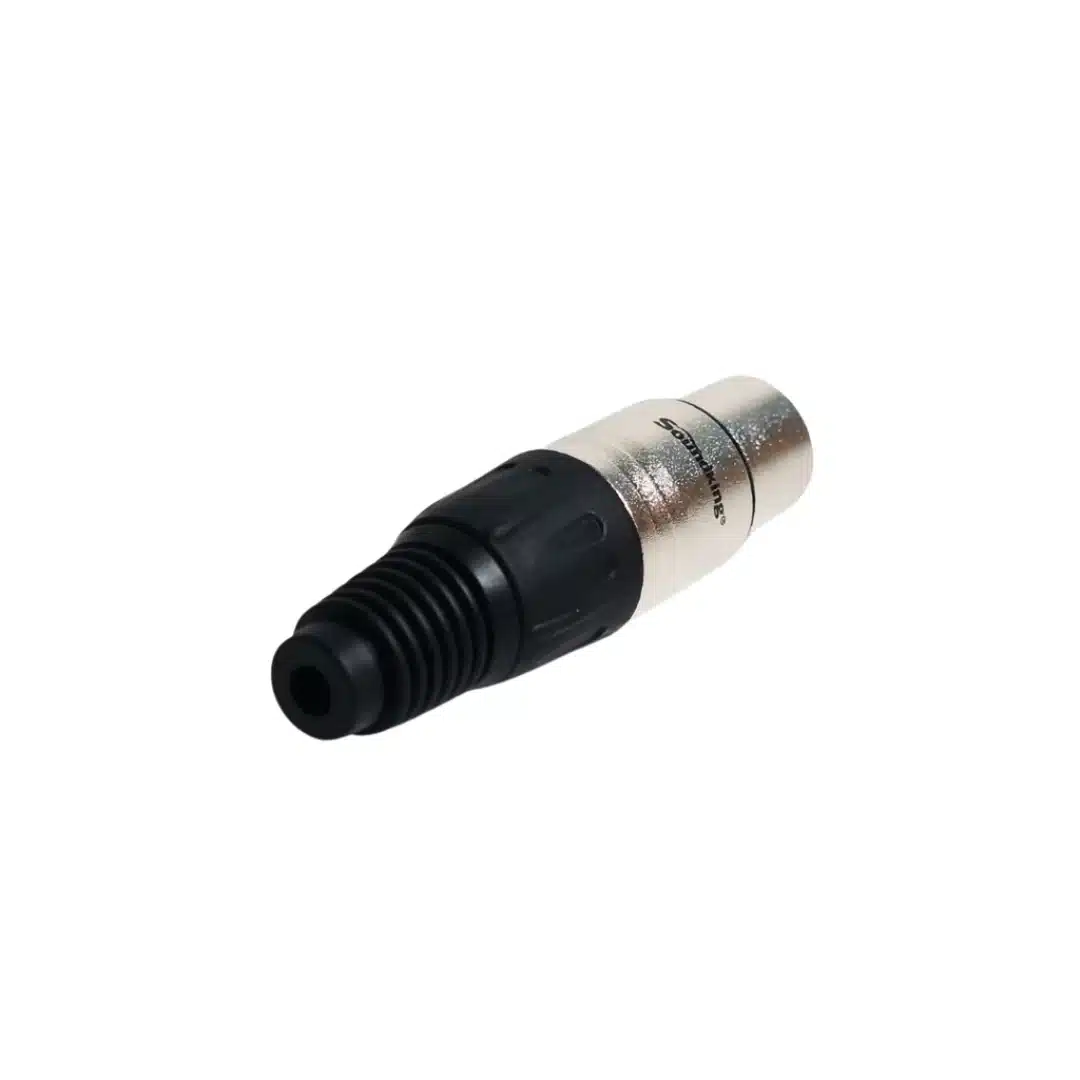

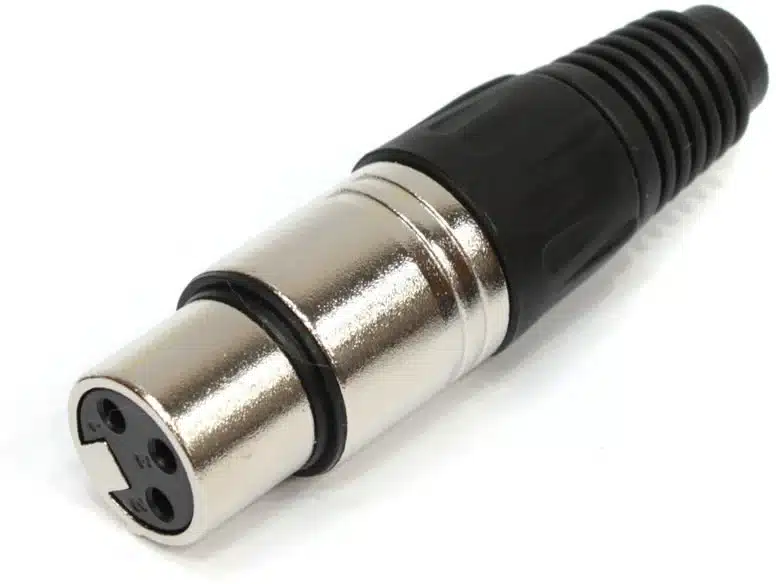

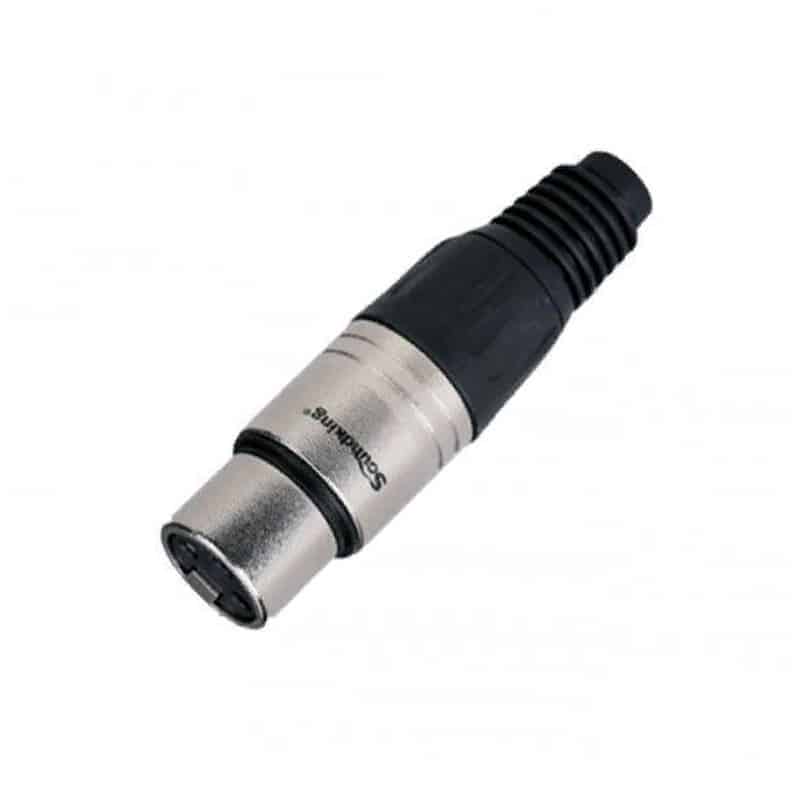

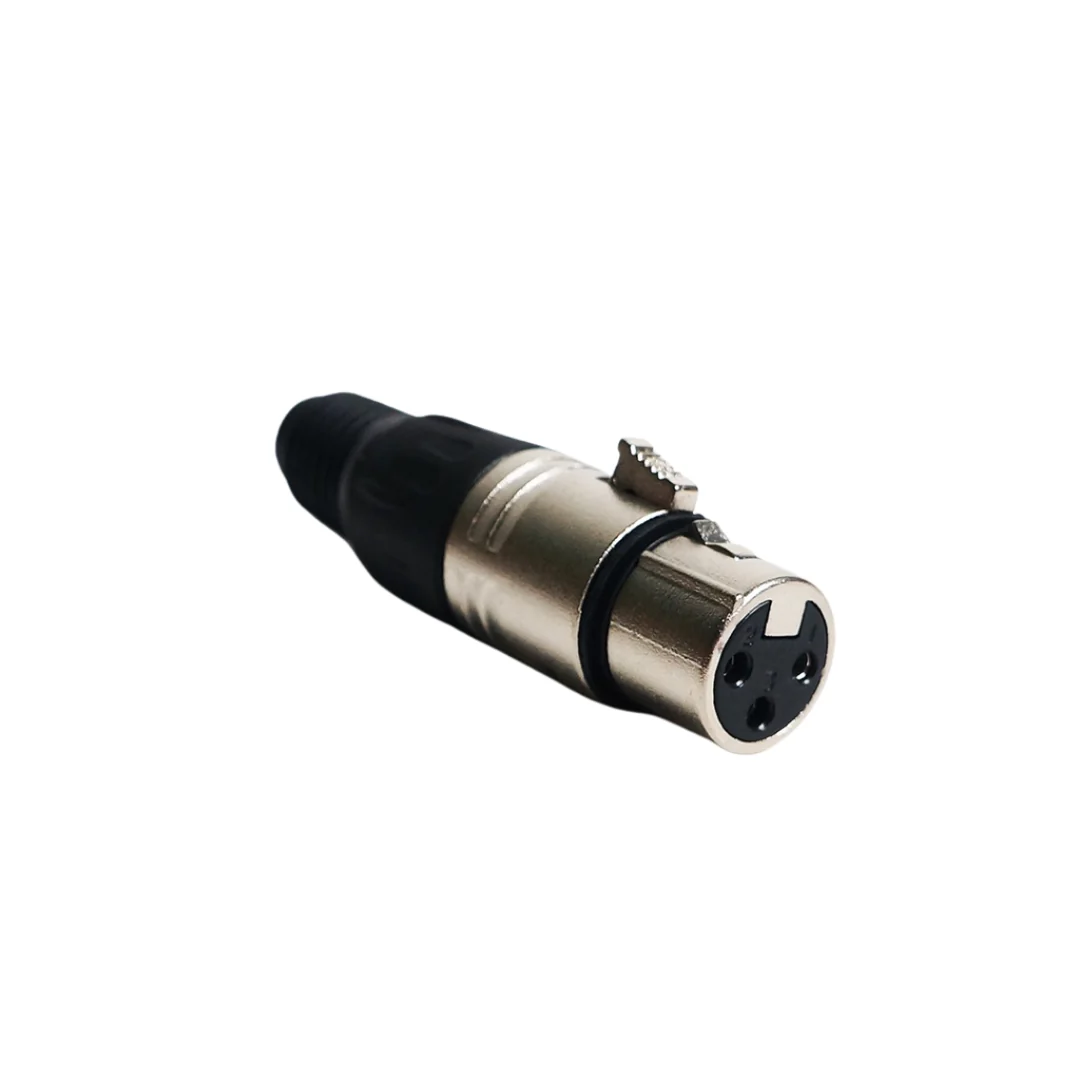

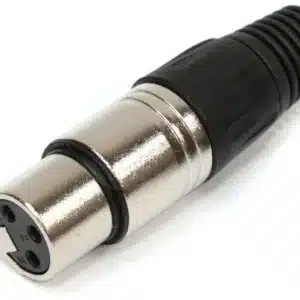

1. Mô tả Soundking CA113 đầu Jack Canon cái XLR 3 Pin
🔌 Soundking CA113 đầu Jack Canon cái là đầu nối tín hiệu XLR Female 3 Pin dạng gắn trực tiếp lên dây cáp, được sử dụng phổ biến để làm dây microphone, dây tín hiệu balanced và các loại dây kết nối âm thanh chuyên nghiệp. Với thiết kế nhỏ gọn, cấu tạo chắc chắn và kiểu kết nối XLR quen thuộc, Soundking CA113 phù hợp cho phòng thu, sân khấu, hội trường, hệ thống PA, phòng karaoke, nhà thờ, trường học cũng như các hệ thống âm thanh lắp đặt cố định.
Trong cách gọi phổ biến tại Việt Nam, XLR thường được gọi là jack Canon. Vì vậy, Soundking CA113 có thể được gọi bằng nhiều tên như jack Canon cái Soundking CA113, đầu XLR cái 3 chân, XLR Female 3P hoặc đầu Canon cái gắn dây. Dù cách gọi khác nhau, đây đều là cùng một kiểu đầu kết nối female có 3 chân tiếp xúc bên trong.
Điểm cần phân biệt rõ là Soundking CA113 không phải jack XLR panel dùng để bắt trực tiếp lên mixer, loa hoặc mặt tủ máy. Đây là loại cable connector, tức người sử dụng luồn dây tín hiệu vào phần đuôi jack, hàn các lõi dây lên ba chân kết nối bên trong rồi lắp lại vỏ jack để tạo thành một đầu dây hoàn chỉnh.
🎤 Ứng dụng phổ biến nhất của Soundking CA113 là làm đầu cái cho dây microphone XLR Female sang XLR Male. Trong trường hợp này, CA113 thường nằm ở phía kết nối với đầu ra của micro, trong khi đầu bên kia của dây sử dụng một connector XLR Male thích hợp để đưa tín hiệu tới mixer, audio interface, stage box hoặc thiết bị âm thanh tương ứng.
Soundking CA113 sử dụng cấu hình 3 pin, phù hợp với hệ thống tín hiệu audio balanced thông dụng. Với kiểu đấu dây balanced tiêu chuẩn, ba chân đảm nhận shield/ground cùng hai đường tín hiệu đối xứng. Khi được hàn đúng kỹ thuật và sử dụng với dây balanced phù hợp, hệ thống có khả năng hạn chế ảnh hưởng của nhiễu trên những đường dây tín hiệu dài tốt hơn kết nối unbalanced thông thường.
Phần thân của Soundking CA113 được thiết kế để bảo vệ các chân hàn và điểm tiếp xúc bên trong. Phía sau có bộ phận giữ dây, giúp giảm lực kéo truyền trực tiếp tới các mối hàn. Đây là chi tiết quan trọng đối với dây microphone sân khấu vì dây thường xuyên bị cuộn, tháo, kéo hoặc di chuyển trong quá trình sử dụng.
Một lợi thế khác của jack XLR là cơ chế liên kết tương đối chắc chắn giữa đầu đực và đầu cái. Sau khi hai đầu tương thích được kết nối, jack được giữ ổn định hơn so với nhiều loại connector không có cơ chế giữ đầu, hạn chế tình trạng đầu dây dễ dàng tuột ra khi hệ thống đang hoạt động.
Với người thường xuyên tự làm dây micro hoặc đội kỹ thuật cần chuẩn bị số lượng lớn dây tín hiệu, Soundking CA113 đầu Jack Canon cái là một phụ kiện nhỏ nhưng đóng vai trò rất quan trọng. Một bộ dây tốt không chỉ phụ thuộc vào loại cáp mà còn cần đầu connector được lắp đúng, hàn chắc và bảo vệ tốt vị trí tiếp giáp giữa dây và jack.
2. Đặc điểm nổi bật của Soundking CA113 đầu Jack Canon cái
1. Chuẩn XLR Female 3 Pin phổ biến
Soundking CA113 sử dụng cấu hình XLR Female 3P.
Đây là kiểu connector rất phổ biến trên microphone, mixer, audio interface, stage box, bộ xử lý tín hiệu và nhiều thiết bị âm thanh chuyên nghiệp.
Lợi ích là người dùng có thể dễ dàng tích hợp CA113 vào các hệ thống âm thanh sử dụng chuẩn XLR thông dụng.
2. Thiết kế chuyên để gắn lên dây
CA113 là loại cable-mount connector, không phải jack panel.
Điều này giúp nó phù hợp để làm dây microphone hoặc dây tín hiệu theo chiều dài mong muốn.
Người dùng chỉ cần lựa chọn loại dây phù hợp, cắt theo chiều dài cần thiết và hàn đầu CA113 vào dây.
3. Ba tiếp điểm dành cho kết nối audio balanced
Cấu trúc 3 pin cho phép CA113 được sử dụng với dây tín hiệu balanced tiêu chuẩn.
Trong cách đấu XLR audio thông dụng:
Pin 1: Ground/Shield
Pin 2: Hot (+)
Pin 3: Cold (−)
Nhờ đó connector có thể tham gia vào hệ thống balanced giúp truyền tín hiệu ổn định trên những đoạn dây dài khi toàn bộ hệ thống được đấu đúng.
4. Thân connector chắc chắn
Phần thân của Soundking CA113 được thiết kế theo kiểu connector sân khấu nhỏ gọn, bảo vệ các chân kết nối bên trong.
Vỏ ngoài giúp hạn chế tác động trực tiếp tới mối hàn trong quá trình cắm/rút và vận chuyển.
5. Có bộ phận giữ dây phía sau
Phía đuôi jack có chi tiết giữ dây nhằm hạn chế việc lực kéo tác động trực tiếp vào mối hàn.
Đây là một trong những yếu tố rất cần thiết đối với dây microphone vì vị trí sát đầu jack thường là nơi chịu nhiều lực uốn nhất.
6. Hỗ trợ chống gập dây tại đầu connector
Phần đuôi được thiết kế nhằm tạo vùng chuyển tiếp giữa thân jack cứng và dây mềm.
Điều này giúp hạn chế tình trạng dây bị gập quá mạnh ngay sát connector trong quá trình cuộn dây hoặc sử dụng trên sân khấu.
7. Kết nối XLR chắc chắn
Cấu trúc XLR Female giúp đầu CA113 ghép chắc với đầu XLR Male tương thích.
Khi sử dụng đúng connector, đầu dây ít có khả năng tự tuột ra chỉ vì những chuyển động nhẹ trong quá trình vận hành.
8. Kích thước nhỏ gọn
Soundking CA113 có thiết kế gọn, phù hợp sử dụng trong những bộ dây cần mang đi biểu diễn, hệ thống cho thuê hoặc hộp kỹ thuật.
Người dùng có thể chuẩn bị nhiều connector dự phòng mà không chiếm nhiều không gian.
9. Ứng dụng linh hoạt
CA113 không chỉ dùng cho microphone.
Connector này có thể xuất hiện trong dây mixer, dây stage box, dây audio balanced, hệ thống loa active có giao tiếp XLR và nhiều thiết bị âm thanh khác.
10. Phù hợp cả lắp đặt cố định và lưu động
Soundking CA113 có thể được sử dụng cho dây đi cố định trong hệ thống âm thanh hoặc những bộ dây thường xuyên tháo lắp.
Đây là lợi thế đối với công ty sự kiện, sân khấu, phòng thu hoặc người dùng tự làm dây theo nhu cầu.
3. Lợi ích khi mua Soundking CA113 đầu Jack Canon cái
1. Chủ động làm dây micro theo chiều dài mong muốn
Khi sử dụng Soundking CA113 cùng dây tín hiệu rời, người dùng có thể tự quyết định chiều dài dây thay vì phụ thuộc vào các bộ dây làm sẵn.
Ví dụ có thể làm dây 2 m cho studio, 5 m cho phòng tập hoặc 10 m trở lên cho hệ thống sân khấu tùy nhu cầu.
2. Thuận tiện sửa chữa dây tín hiệu
Nếu một dây microphone bị hỏng đầu connector nhưng phần dây vẫn còn tốt, người dùng có thể thay đầu XLR thay vì phải bỏ toàn bộ dây.
Điều này giúp tiết kiệm chi phí khi hệ thống có số lượng dây lớn.
3. Hỗ trợ hệ thống balanced
Với cấu trúc XLR 3 pin, CA113 phù hợp cho dây balanced khi kết hợp với dây và thiết bị tương ứng.
Balanced connection đặc biệt hữu ích trong hệ thống chuyên nghiệp có dây tín hiệu dài hoặc môi trường chứa nhiều thiết bị điện.
4. Kết nối chắc chắn hơn trong môi trường biểu diễn
Sân khấu là môi trường có nhiều người di chuyển, dây bị kéo và thiết bị thường xuyên thay đổi vị trí.
XLR có cơ cấu kết nối chắc chắn, giúp hạn chế việc đầu dây dễ dàng bị rơi khỏi thiết bị trong điều kiện sử dụng bình thường.
5. Bảo vệ mối hàn tốt hơn
Vỏ connector cùng bộ phận giữ dây giúp mối hàn nằm bên trong thân jack thay vì để lộ ra ngoài.
Nhờ vậy các điểm hàn ít chịu tác động trực tiếp khi người dùng cầm, kéo hoặc cuộn dây.
6. Phù hợp nhiều hệ thống âm thanh
Một đầu Soundking CA113 có thể được sử dụng trong nhiều ứng dụng khác nhau như micro, mixer, audio interface, stage box hay thiết bị xử lý tín hiệu có kết nối tương thích.
Điều này giúp kỹ thuật viên dễ tiêu chuẩn hóa hệ thống dây.
7. Dễ dự phòng khi làm sự kiện
Đầu jack là linh kiện có kích thước nhỏ nên đội kỹ thuật có thể chuẩn bị vài chiếc CA113 dự phòng trong hộp dụng cụ.
Nếu dây gặp sự cố tại đầu connector, kỹ thuật viên có thể thay thế tại chỗ khi có đầy đủ mỏ hàn và dụng cụ.
8. Phù hợp người dùng tự làm dây âm thanh
Với những người đã có kỹ năng hàn jack, Soundking CA113 giúp chủ động lựa chọn cả dây, chiều dài và cách bố trí hệ thống.
Đây là giải pháp phù hợp cho studio cá nhân, phòng tập hoặc kỹ thuật viên thường xuyên thi công dây tín hiệu.
4. Ứng dụng của Soundking CA113 đầu Jack Canon cái
Làm dây microphone XLR
Đây là ứng dụng phổ biến nhất.
Soundking CA113 được dùng làm đầu XLR Female, kết hợp với đầu XLR Male thích hợp ở đầu còn lại để tạo thành dây microphone hoàn chỉnh.
Kết nối micro với mixer
Nhiều microphone sử dụng đầu ra XLR Male.
CA113 được lắp ở đầu dây phía microphone, trong khi đầu còn lại kết nối tới mic input trên mixer.
Dùng cho audio interface
Các hệ thống thu âm thường sử dụng XLR để kết nối microphone với audio interface.
CA113 phù hợp để tự làm hoặc sửa dây micro trong phòng thu.
Dùng trong sân khấu biểu diễn
Hệ thống sân khấu có số lượng dây XLR lớn cho micro, DI Box, stage box và các đường tín hiệu khác.
CA113 có thể dùng để gia công dây theo chiều dài thực tế của sân khấu.
Dùng cho loa active
Nhiều loa active sử dụng cổng XLR trong hệ thống tín hiệu.
Tùy hướng kết nối và thiết kế của thiết bị, CA113 có thể được sử dụng ở đầu phù hợp của dây balanced.
Dùng cho hệ thống hội trường
Phòng họp lớn, nhà thờ, sân khấu trường học hoặc hội trường thường có nhiều dây micro đi từ vị trí người nói tới bàn mixer.
Đầu XLR 3 pin là một chuẩn rất phổ biến trong những hệ thống này.
Thi công dây âm thanh cố định
CA113 có thể được sử dụng cho dây chạy cố định trong rack, tủ máy hoặc đường kết nối giữa các thiết bị.
Việc làm dây đúng chiều dài giúp hệ thống gọn hơn và hạn chế dây thừa.
Sửa chữa dây cũ
Trong nhiều trường hợp, dây bị mất tín hiệu chỉ vì mối hàn hoặc connector bị hỏng.
Thay CA113 mới có thể khôi phục dây nếu lõi cáp vẫn còn tốt.
5. Thông số kỹ thuật Soundking CA113 đầu Jack Canon cái
| Thông số | Soundking CA113 | Ý nghĩa sử dụng |
|---|---|---|
| Thương hiệu | Soundking | Nhà sản xuất thiết bị và phụ kiện âm thanh |
| Model | CA113 | Xác định chính xác mã connector |
| Chuẩn connector | XLR / Canon | Chuẩn kết nối rất phổ biến trong audio chuyên nghiệp |
| Giới tính | Female / cái | Dùng để ghép với XLR Male |
| Số chân | 3 Pin / 3P | Phù hợp kết nối audio balanced tiêu chuẩn |
| Kiểu lắp | Cable Mount | Hàn trực tiếp lên dây tín hiệu |
| Kiểu đấu dây | Solder / hàn | Cho phép tự làm và sửa dây |
| Cấu tạo vỏ | Thân kim loại kết hợp chi tiết giữ dây phía sau | Bảo vệ đầu nối và điểm hàn |
| Xuất xứ | Trung Quốc | Nơi sản xuất được các kênh phân phối công bố |
| Trọng lượng tịnh | Chưa có công bố chính hãng xác nhận | Không nên tự ghi số gram của connector khác |
| Kích thước | Chưa có công bố chính hãng xác nhận | Không nên tự lấy kích thước XLR khác áp cho CA113 |
Lưu ý về trọng lượng Soundking CA113
Có nhà bán lẻ quốc tế ghi gross weight khoảng 0,034 kg, tương đương 34 g.
Tuy nhiên đây là trọng lượng cả bao bì, không phải dữ liệu trọng lượng tịnh do Soundking công bố.
Vì vậy, để thông tin trên Gold Music chính xác, nên ghi:
Trọng lượng tịnh: hãng chưa công bố
thay vì khẳng định CA113 nặng chính xác 34 g.
Lưu ý về kích thước
Tôi chưa tìm thấy bản drawing hoặc datasheet chính thức từ Soundking cung cấp chiều dài và đường kính của đúng model CA113.
Do đó không nên lấy kích thước của Neutrik hoặc một connector XLR khác để áp sang CA113.
Thông tin chuẩn nhất hiện tại nên ghi:
Kích thước: hãng chưa công bố trong tài liệu hiện có.
Chuẩn chân XLR
Trong hệ thống audio XLR balanced tiêu chuẩn, cách đấu thông dụng là:
Pin 1: Ground / Shield
Pin 2: Hot / Positive
Pin 3: Cold / Negative
Khi tự làm dây, người dùng cần kiểm tra đúng số chân được đánh dấu trên connector trước khi hàn.
6. So sánh Soundking CA113 với các đầu XLR Soundking liên quan
| Tiêu chí | Soundking CA113 | Soundking CA114 | Soundking CA121 |
|---|---|---|---|
| Kiểu connector | XLR | XLR | XLR |
| Số chân | 3 Pin | 3 Pin | 5 Pin |
| Giới tính | Female / cái | Male / đực | Female / cái |
| Kiểu lắp | Gắn dây | Gắn dây | Gắn dây |
| Ứng dụng chính | Audio balanced, dây micro | Đầu đối ứng cho dây XLR | Hệ thống cần XLR 5 pin |
| Phù hợp dây micro phổ thông | Có | Có | Không phải lựa chọn phổ biến cho dây micro analog thông thường |
| Ghép trực tiếp với | XLR Male 3 pin | XLR Female 3 pin | XLR Male 5 pin |
| Mục đích lựa chọn | Cần đầu Canon cái 3P | Cần đầu Canon đực 3P | Cần XLR cái 5P |
Soundking CA113 và CA114
CA113 và CA114 là hai loại connector thường được dùng ở hai đầu của dây XLR 3 pin.
CA113 là Female, trong khi CA114 là Male.
Khi làm một dây microphone XLR Female sang XLR Male, người dùng có thể cần cả hai kiểu đầu tương ứng.
Soundking CA113 và CA121
Khác biệt quan trọng nhất nằm ở số chân.
CA113 sử dụng 3 pin, phù hợp với audio balanced truyền thống.
CA121 là XLR Female 5 pin, dùng cho những hệ thống yêu cầu chuẩn 5 chân.
Hai connector không thể thay thế trực tiếp cho nhau vì cấu trúc chân hoàn toàn khác.
Khi nào nên chọn Soundking CA113?
Nên chọn CA113 khi cần:
🔌 Một đầu XLR Female 3 Pin gắn dây
🎤 Làm hoặc sửa dây microphone
🎚️ Làm dây balanced cho mixer và thiết bị âm thanh
🎧 Thi công hệ thống studio
🔊 Làm dây cho hệ thống PA và sân khấu
7. Hướng dẫn sử dụng và hàn Soundking CA113 đầu Jack Canon cái
Bước 1: Chuẩn bị dụng cụ
Để lắp Soundking CA113, cần chuẩn bị dây tín hiệu phù hợp, mỏ hàn, thiếc hàn, dụng cụ tuốt dây và các phụ kiện cần thiết.
Nên sử dụng dây microphone balanced có hai lõi tín hiệu cùng lớp shield nếu mục tiêu là làm dây XLR balanced.
Bước 2: Tháo phần vỏ CA113
Tháo phần đuôi và các chi tiết giữ dây khỏi thân connector.
Ghi nhớ thứ tự từng chi tiết để có thể lắp lại đúng sau khi hoàn tất hàn.
Bước 3: Luồn vỏ vào dây trước
Đây là bước rất dễ quên.
Phần đuôi connector và các chi tiết giữ dây cần được luồn vào dây trước khi hàn.
Nếu hàn xong mới nhớ tới phần vỏ, người dùng thường phải tháo mối hàn để làm lại.
Bước 4: Tuốt dây
Tuốt lớp vỏ ngoài vừa đủ để lộ hai lõi tín hiệu và shield.
Không nên tuốt đoạn quá dài vì các lõi không được bảo vệ có thể dễ chạm nhau khi lắp jack.
Bước 5: Xác định đúng chân connector
Kiểm tra ký hiệu số 1, 2 và 3 được thể hiện trên cụm chân của connector.
Không nên xác định chân chỉ dựa vào hướng nhìn vì rất dễ nhầm giữa mặt hàn và mặt cắm.
Bước 6: Đấu dây theo chuẩn cần sử dụng
Đối với XLR balanced audio thông thường:
Pin 1 → Shield/Ground
Pin 2 → Hot (+)
Pin 3 → Cold (−)
Cần đảm bảo cả hai đầu dây sử dụng cùng chuẩn đấu.
Bước 7: Hàn chắc từng chân
Gia nhiệt chân connector vừa đủ rồi đưa thiếc vào mối nối.
Mối hàn tốt cần bám chắc nhưng không nên sử dụng lượng thiếc quá lớn.
Tránh để các mối hàn chạm nhau gây chập tín hiệu.
Bước 8: Kiểm tra sau khi hàn
Quan sát kỹ ba chân.
Đảm bảo không có sợi shield nhỏ nào chạm sang chân bên cạnh.
Nếu có đồng hồ đo, nên kiểm tra continuity từng chân trước khi đóng vỏ.
Bước 9: Cố định dây
Đặt dây đúng vào bộ phận strain relief hoặc kẹp giữ dây.
Mục đích là để lực kéo từ bên ngoài được phần giữ dây hấp thụ thay vì truyền trực tiếp tới mối hàn.
Bước 10: Lắp lại connector
Đưa các bộ phận về đúng vị trí rồi siết phần vỏ vừa đủ.
Không nên dùng lực quá mạnh làm hỏng ren hoặc ép dây quá mức.
Bước 11: Kiểm tra bằng thiết bị thực tế
Sau khi hoàn thiện, thử dây với microphone và mixer hoặc sử dụng cable tester.
Kiểm tra cả tín hiệu, độ ổn định và hiện tượng nhiễu khi lắc nhẹ dây ở khu vực đầu jack.
Bước 12: Bảo quản và sử dụng
Khi rút XLR, nên cầm trực tiếp phần connector thay vì kéo dây.
Không giật dây để tháo jack vì lâu ngày có thể làm hỏng strain relief hoặc mối hàn bên trong.
Khi cuộn dây, tránh bẻ gập mạnh đoạn dây ngay sát Soundking CA113.
