Jack, Đầu Nối & Adapter

Tổng quan về Jack, Đầu Nối & Adapter

Jack, Đầu Nối & Adapter là nhóm phụ kiện dùng để kết nối, chuyển đổi và hoàn thiện dây dẫn trong hệ thống âm thanh, ánh sáng, phòng thu, sân khấu và thiết bị nhạc cụ. Việc lựa chọn đúng đầu nối giúp tín hiệu truyền ổn định, hạn chế nhiễu, tránh lỏng tiếp điểm và bảo đảm khả năng tương thích giữa các thiết bị sử dụng chuẩn kết nối khác nhau.

Tại Gold Music, danh mục được phân chia thành Adapter Micro & Phantom Power, Jack 6.35mm, 3.5mm & RCA, Jack Dữ Liệu, Quang & Hybrid, Jack SpeakON và Jack XLR / Canon. Mỗi loại được thiết kế cho một mức tín hiệu, số chân tiếp xúc và môi trường sử dụng riêng.

Adapter Micro & Phantom Power

Adapter Micro & Phantom Power giúp chuyển đổi chuẩn đầu nối, cấp nguồn hoặc kết nối micro với mixer, audio interface, máy ảnh, điện thoại và thiết bị ghi âm. Nhóm sản phẩm này thường được sử dụng với micro condenser, micro cài áo, micro cổ ngỗng và những thiết bị cần nguồn điện riêng.

Nguồn phantom thường được truyền qua cáp XLR để cấp điện cho micro condenser hoặc thiết bị tương thích. Trong trường hợp mixer hay máy ghi âm không tích hợp phantom power, bộ cấp nguồn rời có thể được đặt giữa micro và thiết bị nhận tín hiệu.

Người dùng cần kiểm tra chính xác điện áp, loại đầu nối và yêu cầu nguồn của micro. Không phải mọi micro đều sử dụng phantom 48V; một số sản phẩm cần plug-in power, pin, module chuyển đổi hoặc mức điện áp riêng theo thiết kế của nhà sản xuất.

Khi kết nối hoặc ngắt adapter phantom, nên giảm gain, tắt loa kiểm âm và tắt nguồn cấp trước để hạn chế tiếng xung điện truyền đến hệ thống. Cáp và đầu nối cũng cần được kiểm tra chắc chắn trước khi cấp nguồn.

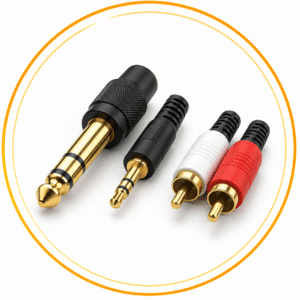

Jack 6.35mm, 3.5mm & RCA

Jack 6.35mm, 3.5mm & RCA là những chuẩn đầu nối phổ biến trên nhạc cụ, tai nghe, mixer, ampli, thiết bị gia đình và hệ thống thu âm. Dù có hình thức quen thuộc, mỗi loại jack có thể được đấu theo nhiều cấu hình tín hiệu khác nhau.

Jack 6.35mm thường xuất hiện trên guitar, bass, keyboard, mixer, audio interface, loa và ampli. Đầu TS có hai phần tiếp xúc, thường dùng cho tín hiệu mono không cân bằng hoặc cáp loa trên một số thiết bị. Đầu TRS có ba phần tiếp xúc và có thể dùng cho tín hiệu stereo, tín hiệu mono cân bằng hoặc đường insert.

Jack 3.5mm được sử dụng phổ biến trên tai nghe, điện thoại, máy tính, máy ảnh và thiết bị di động. Đầu TRS thường truyền âm thanh stereo, trong khi TRRS có thêm tiếp điểm cho micro hoặc chức năng điều khiển. Chuẩn đấu dây TRRS có thể khác nhau giữa các thiết bị nên cần kiểm tra trước khi dùng adapter.

RCA thường được sử dụng cho tín hiệu line không cân bằng trong đầu phát, mixer DJ, ampli gia đình và thiết bị nghe nhìn. Màu đỏ thường đại diện cho kênh phải, còn trắng hoặc đen dành cho kênh trái. Với đường dây dài, tín hiệu RCA có thể dễ bị nhiễu hơn kết nối cân bằng.

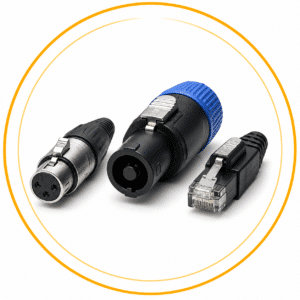

Jack Dữ Liệu, Quang & Hybrid

Jack Dữ Liệu, Quang & Hybrid phục vụ hệ thống âm thanh số, mạng, ánh sáng, truyền dẫn quang và các cấu hình tích hợp nhiều loại tín hiệu. Nhóm đầu nối này thường xuất hiện trong sân khấu chuyên nghiệp, phòng thu, hệ thống broadcast và công trình âm thanh lắp đặt.

Đầu nối dữ liệu có thể sử dụng chuẩn mạng, USB, MIDI, BNC hoặc các giao thức chuyên dụng. Khi lựa chọn, người dùng cần kiểm tra tốc độ truyền, số chân, cấu trúc che chắn và khả năng tương thích với giao thức đang sử dụng.

Đầu nối quang truyền dữ liệu bằng ánh sáng, giúp cách ly nhiễu điện và hỗ trợ khoảng cách truyền phù hợp với từng hệ thống. Bề mặt tiếp xúc quang cần được giữ sạch, tránh bụi, dầu tay và trầy xước vì những yếu tố này có thể làm tăng suy hao tín hiệu.

Đầu nối hybrid tích hợp nguồn điện, tín hiệu âm thanh, dữ liệu hoặc quang trong cùng một cụm kết nối. Giải pháp này giúp rút ngắn thời gian triển khai dây trên sân khấu nhưng cần sử dụng đúng cáp, sơ đồ chân và thiết bị tương thích.

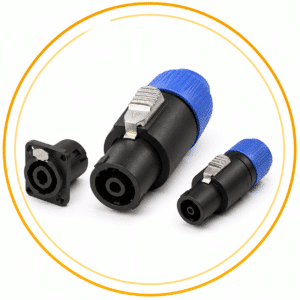

Jack SpeakON

Jack SpeakON được thiết kế để truyền tín hiệu công suất từ cục đẩy hoặc ampli đến loa passive. Đầu nối có cơ chế xoay khóa, giúp hạn chế tuột dây khi loa hoạt động ở mức công suất lớn hoặc khi hệ thống được sử dụng trong môi trường sân khấu.

SpeakON có thể sử dụng nhiều số lượng tiếp điểm như 2 cực, 4 cực hoặc nhiều hơn tùy cấu hình. Loại 4 cực thường cho phép truyền hai đường loa trong cùng một sợi cáp, chẳng hạn tín hiệu cho loa toàn dải và subwoofer hoặc hai kênh công suất riêng biệt.

Khi đấu đầu SpeakON, người dùng cần tuân thủ đúng ký hiệu chân như 1+, 1−, 2+ và 2−. Đấu sai cực có thể làm loa hoạt động ngược phase, mất dải trầm hoặc đưa nhầm tín hiệu công suất đến củ loa không phù hợp.

Đầu SpeakON phải được sử dụng cùng cáp loa có tiết diện đáp ứng công suất và chiều dài đường truyền. Không nên sử dụng cáp micro hoặc cáp tín hiệu nhỏ để làm dây loa chỉ vì có thể lắp được đầu nối.

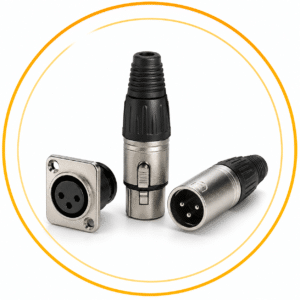

Jack XLR / Canon

Jack XLR / Canon là chuẩn đầu nối quen thuộc trong hệ thống âm thanh chuyên nghiệp. Loại XLR 3 chân thường dùng cho micro, tín hiệu line cân bằng, loa active, cục đẩy và thiết bị xử lý tín hiệu.

Đầu XLR cái thường nhận tín hiệu từ micro hoặc nguồn phát, trong khi đầu XLR đực thường đưa tín hiệu ra thiết bị tiếp theo. Tuy nhiên, người dùng vẫn cần quan sát ký hiệu input và output trên thiết bị thay vì chỉ dựa vào giới tính của đầu nối.

Trong kết nối âm thanh cân bằng thông thường, chân 1 dùng cho mass hoặc lớp chống nhiễu, chân 2 mang tín hiệu dương và chân 3 mang tín hiệu âm. Việc hàn đúng sơ đồ giúp duy trì phase, giảm nhiễu và bảo đảm nguồn phantom hoạt động chính xác.

Ngoài XLR 3 chân, một số thiết bị sử dụng đầu XLR nhiều chân cho hệ thống intercom, đèn, nguồn điện hoặc những ứng dụng chuyên dụng. Đầu nối có cùng hình dạng tổng thể nhưng khác số chân không thể sử dụng thay thế cho nhau.

Đầu nối đực và đầu nối cái

Đầu nối đực có chân hoặc phần tiếp xúc đưa ra ngoài, trong khi đầu cái có lỗ nhận tương ứng. Khi chuẩn bị dây hoặc adapter, người dùng cần xác định đầu vào và đầu ra của hai thiết bị để lựa chọn đúng cấu hình.

Adapter đực sang cái, cái sang cái hoặc đực sang đực có thể giải quyết một số tình huống kết nối, nhưng việc dùng quá nhiều adapter liên tiếp có thể làm điểm tiếp xúc kém chắc chắn và tăng nguy cơ nhiễu hoặc gián đoạn tín hiệu.

Trong hệ thống cố định hoặc sử dụng thường xuyên, nên ưu tiên dây được gia công đúng hai đầu cần thiết thay vì ghép nhiều bộ chuyển đổi tạm thời.

Phân biệt tín hiệu cân bằng và không cân bằng

Kết nối cân bằng thường sử dụng ba đường dẫn gồm tín hiệu dương, tín hiệu âm và lớp chống nhiễu. XLR và TRS là hai chuẩn thường được dùng cho đường tín hiệu cân bằng trong phòng thu và sân khấu.

Kết nối không cân bằng thường sử dụng hai đường dẫn và phổ biến trên guitar, thiết bị gia đình, RCA hoặc jack TS. Loại tín hiệu này phù hợp với khoảng cách ngắn nhưng có thể dễ bị nhiễu hơn khi kéo dây dài.

Việc sử dụng adapter chỉ thay đổi hình dạng đầu nối, không phải lúc nào cũng chuyển đổi được tín hiệu không cân bằng thành cân bằng. Để chuyển đổi đúng trở kháng và cấu trúc tín hiệu, hệ thống có thể cần DI Box, transformer hoặc mạch chuyển đổi chuyên dụng.

Lựa chọn vật liệu và chất lượng tiếp điểm

Đầu nối chất lượng tốt thường có thân chắc chắn, cơ chế giữ cáp phù hợp và bề mặt tiếp xúc ổn định. Lớp mạ nickel, bạc hoặc vàng có thể được sử dụng tùy mục đích, nhưng độ chính xác khi gia công và khả năng giữ tiếp xúc quan trọng hơn màu sắc bên ngoài.

Phần chống gập và kẹp giữ dây giúp hạn chế lực kéo tác động trực tiếp lên mối hàn. Đối với cáp sân khấu thường xuyên cuộn mở, đầu nối cần có khả năng chịu va đập và tháo lắp nhiều lần.

Người dùng nên lựa chọn kích thước đầu nối phù hợp với đường kính cáp. Đầu quá rộng sẽ không giữ chắc vỏ dây, còn đầu quá nhỏ có thể không lắp được hoặc làm lớp vỏ bị ép quá mức.

Lưu ý khi hàn và gia công đầu nối

Trước khi hàn, cần xác định đúng sơ đồ chân và chức năng của từng lõi dây. Mối hàn phải chắc, gọn và không để các chân tiếp xúc chạm nhau. Lớp chống nhiễu cần được xử lý đúng để duy trì khả năng bảo vệ tín hiệu.

Sau khi gia công, dây nên được kiểm tra thông mạch, ngắn mạch và phase bằng thiết bị đo phù hợp. Với cáp nhiều lõi, SpeakON nhiều cực hoặc đầu hybrid, việc đánh dấu từng đường tín hiệu giúp hạn chế nhầm lẫn khi đấu nối.

Không nên sửa chữa đầu nối đang mang điện hoặc đang truyền công suất đến loa. Hệ thống cần được tắt nguồn và ngắt kết nối trước khi tháo vỏ, hàn hoặc thay đầu jack.

Chọn mua Jack, Đầu Nối & Adapter tại Gold Music

Trước khi lựa chọn, người dùng cần xác định loại tín hiệu, chuẩn đầu nối, số chân, giới tính đầu jack và môi trường sử dụng. Micro và thiết bị phòng thu thường dùng XLR hoặc TRS, loa passive cần SpeakON hoặc đầu nối công suất, trong khi hệ thống số và mạng cần đúng chuẩn dữ liệu hoặc quang.

Gold Music cung cấp đa dạng Adapter Micro, Phantom Power, Jack 6.35mm, 3.5mm, RCA, SpeakON, XLR và đầu nối dữ liệu chính hãng. Lựa chọn đúng phụ kiện giúp hệ thống kết nối chắc chắn, truyền tín hiệu ổn định và thuận tiện hơn khi lắp đặt, sửa chữa hoặc nâng cấp thiết bị.
