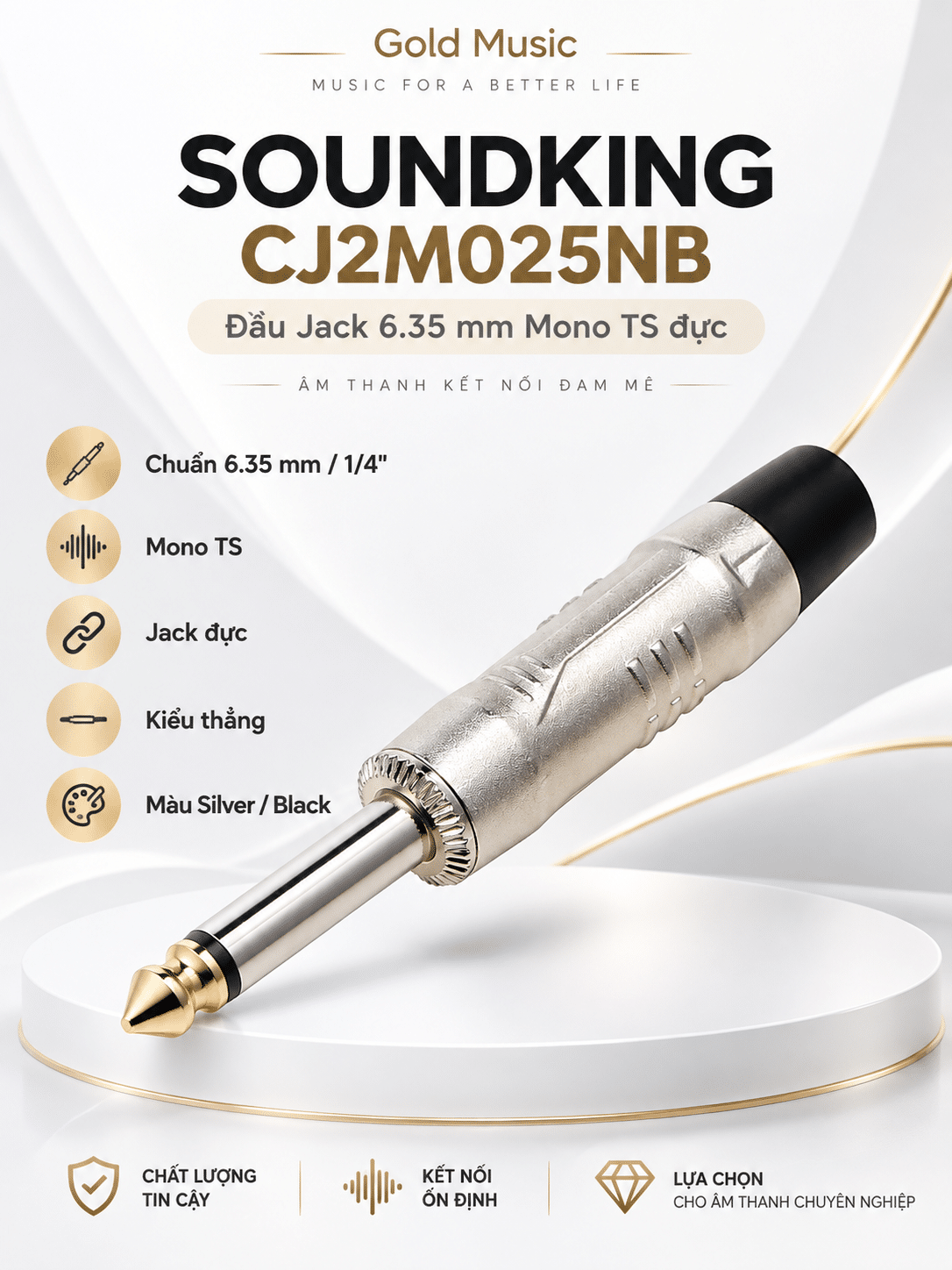

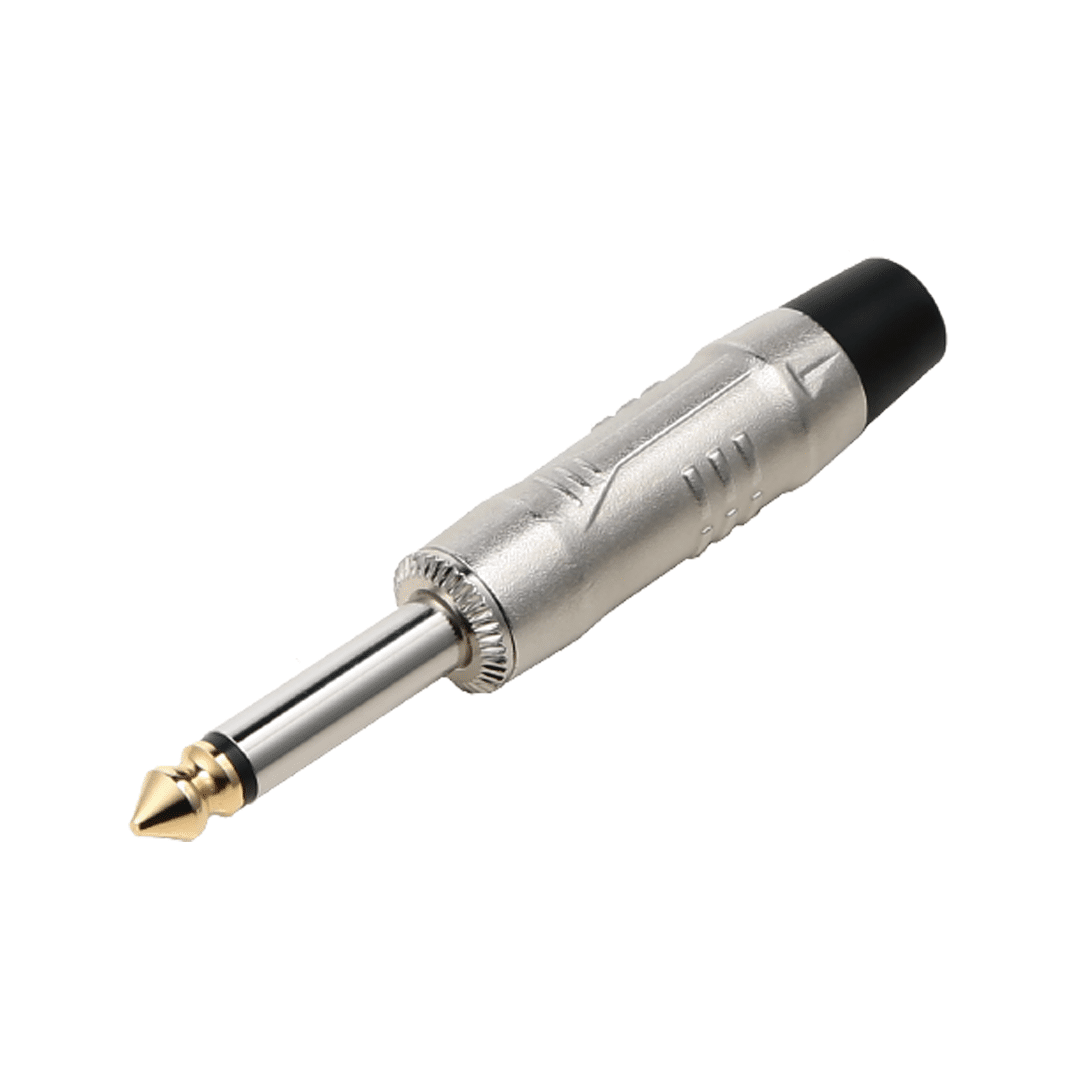

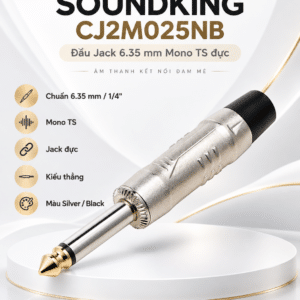

1. Mô tả SOUNDKING CJ2M025NB – Đầu Jack 6.35 mm Mono TS đực
SOUNDKING CJ2M025NB là đầu jack âm thanh 6.35 mm Mono TS đực thuộc dòng connector chuyên dụng của Soundking, được thiết kế để lắp ráp, thay thế hoặc sửa chữa các loại dây tín hiệu audio và dây nhạc cụ sử dụng chuẩn jack 1/4 inch. Với cấu trúc TS gồm Tip và Sleeve, SOUNDKING CJ2M025NB phù hợp cho tín hiệu mono unbalanced thường gặp trên guitar điện, bass điện, pedal effect, keyboard, mixer và nhiều thiết bị âm thanh chuyên nghiệp.
🎸 Một trong những điểm quan trọng nhất khi lựa chọn SOUNDKING CJ2M025NB là phải xác định đúng chuẩn kết nối. Đây là jack 6.35 mm Mono TS, không phải TRS stereo và cũng không phải jack balanced. Hai vùng tiếp điểm Tip và Sleeve lần lượt đảm nhiệm tín hiệu và mass/shield trong cấu hình dây unbalanced tiêu chuẩn.
Mã CJ2M025NB thuộc family CJ2M025 của Soundking. Trong đó, phiên bản NB được nhận diện với kiểu hoàn thiện Silver/Black, phù hợp cho các dây instrument hoặc dây tín hiệu cần một đầu jack có ngoại hình kim loại kết hợp phần thân màu đen.
SOUNDKING CJ2M025NB có dạng jack thẳng, khác với những connector góc 90 độ thường sử dụng ở pedalboard hoặc những vị trí không gian hẹp. Kiểu thẳng mang lại sự thuận tiện khi kết nối guitar, amplifier, mixer hoặc các thiết bị có cổng jack được bố trí ở mặt trước và mặt sau.
Một ứng dụng rất phổ biến của SOUNDKING CJ2M025NB là làm dây guitar điện hoặc bass điện. Khi kết hợp với cáp instrument có lớp shield phù hợp, kỹ thuật viên có thể hàn connector theo cấu hình:
Tip → lõi tín hiệu
Sleeve → mass / shield
Từ đó tạo thành dây 6.35 mm TS sang 6.35 mm TS phục vụ guitar, bass, keyboard mono output hoặc pedal effect.
Ngoài nhu cầu làm dây mới, SOUNDKING CJ2M025NB cũng phù hợp để thay đầu jack cũ bị lỏng, oxy hóa hoặc hư mối hàn. Trong nhiều trường hợp, dây dẫn bên trong vẫn còn tốt nhưng connector đã hỏng, việc thay jack giúp tận dụng lại dây và tiết kiệm chi phí.
Dòng CJ2M025 được Soundking sử dụng trong các giải pháp dây instrument của hãng, cho thấy đây là nhóm connector hướng rõ đến ứng dụng audio và nhạc cụ. Với người làm phòng thu, kỹ thuật âm thanh, nhạc công hoặc cửa hàng sửa chữa thiết bị, SOUNDKING CJ2M025NB là một phụ kiện nhỏ nhưng có tính ứng dụng rất cao.
Về vật liệu, dữ liệu của family CJ2M025 cho thấy Soundking sử dụng vỏ hợp kim kẽm đúc và tiếp điểm đồng thau trên các biến thể hiện hành của dòng. Riêng mã NB hiện không còn trang thông số riêng được hãng công khai, vì vậy khi đăng sản phẩm nên tránh tự bổ sung các tuyên bố như mạ vàng hoặc nickel plated nếu chưa kiểm tra trực tiếp hàng thực tế.
Với chuẩn 6.35 mm TS, kiểu thẳng, màu Silver/Black và ứng dụng đa dạng trong dây audio mono, SOUNDKING CJ2M025NB phù hợp cho người cần một connector Soundking đáng tin cậy để làm dây hoặc sửa dây trong hệ thống âm thanh.
2. Đặc điểm nổi bật của SOUNDKING CJ2M025NB
1. Chuẩn jack 6.35 mm phổ biến
SOUNDKING CJ2M025NB sử dụng chuẩn 1/4 inch / 6.35 mm.
Lợi ích: tương thích với rất nhiều thiết bị âm thanh và nhạc cụ sử dụng cổng jack 6.35 mm.
2. Cấu trúc Mono TS
Connector sử dụng hai vùng tiếp điểm Tip và Sleeve.
Lợi ích: phù hợp với tín hiệu mono unbalanced thường gặp ở guitar, bass và nhiều thiết bị audio.
3. Đầu jack đực Male Plug
SOUNDKING CJ2M025NB là connector Male.
Lợi ích: có thể lắp trực tiếp vào đầu dây để kết nối với cổng female 6.35 mm trên thiết bị.
4. Kiểu jack thẳng
Thiết kế straight plug giúp dây đi thẳng ra sau connector.
Lợi ích: thuận tiện với guitar amp, mixer, keyboard và những thiết bị có không gian kết nối thoải mái.
5. Màu Silver/Black
Phiên bản NB sử dụng phối màu Silver/Black.
Lợi ích: dễ nhận diện và mang ngoại hình phù hợp với phần lớn thiết bị âm thanh chuyên nghiệp.
6. Thuộc family CJ2M025 của Soundking
SOUNDKING CJ2M025NB nằm trong dòng connector CJ2M025.
Lợi ích: thích hợp với những hệ thống dây đang sử dụng phụ kiện Soundking đồng bộ.
7. Phù hợp dây instrument
Dòng CJ2M025 được Soundking sử dụng trên các giải pháp dây instrument của hãng.
Lợi ích: phù hợp để làm dây guitar, bass và nhiều loại dây audio mono khác.
8. Có thể thay thế đầu jack hỏng
Connector rời cho phép hàn lại vào dây cũ.
Lợi ích: tiết kiệm chi phí hơn so với thay toàn bộ dây nếu phần cable vẫn còn tốt.
9. Hỗ trợ tự làm dây theo chiều dài mong muốn
Người dùng có thể kết hợp SOUNDKING CJ2M025NB với cáp phù hợp để tạo dây theo nhu cầu.
Lợi ích: thuận tiện với studio, sân khấu, pedalboard và hệ thống lắp đặt cần chiều dài dây riêng.
10. Kết cấu kim loại kết hợp vật liệu cách điện
Connector có cấu trúc kim loại và vật liệu cách điện bảo vệ các điểm tiếp xúc.
Lợi ích: giúp đầu jack có độ chắc chắn cần thiết khi sử dụng và hỗ trợ cách ly phần tín hiệu với vỏ bên ngoài.
3. Lợi ích khi mua SOUNDKING CJ2M025NB
1. Dễ dàng tự làm dây guitar hoặc bass
Chỉ cần kết hợp SOUNDKING CJ2M025NB với dây instrument phù hợp, kỹ thuật viên có thể tạo một dây tín hiệu hoàn chỉnh.
Điều này rất hữu ích khi cần chiều dài dây đặc biệt mà các dây đóng sẵn không đáp ứng.
2. Tiết kiệm khi dây chỉ hỏng phần jack
Một dây instrument chất lượng tốt có thể vẫn hoạt động bình thường nhưng phần connector bị lỏng hoặc đứt mối hàn.
Thay SOUNDKING CJ2M025NB giúp người dùng không phải bỏ toàn bộ dây.
3. Dùng được với nhiều loại nhạc cụ
Chuẩn 6.35 mm TS xuất hiện trên:
Guitar điện
Bass điện
Keyboard mono output
Pedal effect
Một số synth
Thiết bị audio analog
Nhờ đó một connector SOUNDKING CJ2M025NB có thể đáp ứng nhiều mục đích khác nhau.
4. Thích hợp cho phòng thu và sân khấu
Phòng thu và sân khấu thường cần nhiều loại dây với chiều dài khác nhau.
Sử dụng connector rời giúp kỹ thuật viên tự làm hoặc sửa dây ngay khi cần, hạn chế gián đoạn công việc.
5. Kiểu thẳng dễ thi công
So với jack góc, connector thẳng thường dễ thao tác hơn khi hàn và bố trí dây ở nhiều thiết bị.
Đây là lựa chọn phổ biến cho dây guitar và dây tín hiệu thông thường.
6. Dễ kiểm tra và sửa chữa
Nếu dây mất tín hiệu, kỹ thuật viên có thể tháo connector để kiểm tra mối hàn giữa Tip, Sleeve và dây dẫn.
Điều này giúp việc sửa chữa nhanh hơn so với connector đúc kín hoàn toàn.
7. Hạn chế mua dây sai chuẩn
SOUNDKING CJ2M025NB được xác định rõ là TS Mono, giúp người dùng lựa chọn đúng cho tín hiệu unbalanced thay vì nhầm sang TRS.
8. Phù hợp cả người chơi nhạc và kỹ thuật viên
Không chỉ dành cho thợ âm thanh, người chơi guitar có kỹ năng hàn cơ bản cũng có thể sử dụng SOUNDKING CJ2M025NB để chuẩn bị dây dự phòng hoặc sửa dây tại nhà.
4. Ứng dụng của SOUNDKING CJ2M025NB
Làm dây guitar điện
Đây là một trong những ứng dụng phổ biến nhất.
Có thể sử dụng hai đầu SOUNDKING CJ2M025NB cùng dây instrument shielded để tạo dây:
Guitar → Amplifier
Làm dây bass điện
Bass điện passive hoặc active thông thường sử dụng jack 6.35 mm TS.
SOUNDKING CJ2M025NB phù hợp để làm dây kết nối bass với ampli hoặc DI Box có input tương thích.
Kết nối pedal effect
Connector có thể sử dụng cho dây nối giữa pedal và amplifier hoặc những dây tín hiệu dài trong pedalboard.
Keyboard Mono Output
Nhiều keyboard có ngõ:
L/Mono
SOUNDKING CJ2M025NB có thể được sử dụng làm connector cho dây từ ngõ Mono sang mixer hoặc hệ thống âm thanh phù hợp.
Mixer và thiết bị audio
Một số ngõ output hoặc insert sử dụng jack 6.35 mm.
Nếu ngõ đó được thiết kế cho TS unbalanced, SOUNDKING CJ2M025NB có thể được sử dụng.
Sửa dây instrument cũ
Khi jack cũ bị cong, lỏng hoặc mất tiếp xúc, người dùng có thể cắt bỏ đầu hỏng và thay connector mới.
Làm dây theo chiều dài riêng
Studio hoặc sân khấu thường có những vị trí cần dây 1 m, 3 m, 5 m hoặc chiều dài đặc biệt.
Connector rời giúp người dùng chủ động hơn thay vì chỉ sử dụng dây thành phẩm.
Dự phòng cho kỹ thuật viên
Một vài đầu SOUNDKING CJ2M025NB trong hộp dụng cụ có thể giúp kỹ thuật viên xử lý nhanh khi dây tín hiệu gặp sự cố trong sự kiện.
5. Thông số kỹ thuật SOUNDKING CJ2M025NB
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SOUNDKING |
| Model | CJ2M025NB |
| Loại | Audio Connector |
| Chuẩn connector | 1/4″ / 6.35 mm |
| Kiểu tín hiệu | Mono |
| Tiếp điểm | TS – Tip/Sleeve |
| Giới tính | Male / Đực |
| Kiểu đầu | Straight / Thẳng |
| Màu | Silver / Black |
| Ứng dụng | Audio / Instrument Cable |
| Tín hiệu phù hợp | Unbalanced |
| Family | CJ2M025 |
| Vật liệu tổng thể xác nhận cho NB | Kim loại + nhựa |
| Xuất xứ | Trung Quốc |
Kích thước của SOUNDKING CJ2M025NB
Thông số kích thước chắc chắn nhất là chuẩn plug:
6.35 mm / 1/4 inch
Đây là đường kính tiêu chuẩn phần jack cắm.
Hiện Soundking không công bố công khai bộ kích thước tổng thể dài × rộng × cao riêng cho biến thể CJ2M025NB. Vì vậy không nên tự đưa một chiều dài connector ước tính lên website.
Trọng lượng của SOUNDKING CJ2M025NB
Soundking hiện không công bố trọng lượng gram chính thức cho từng đầu CJ2M025NB.
Do đó Gold Music nên ghi:
Trọng lượng: hãng chưa công bố thông số cố định.
Không nên tự ghi 20 g, 30 g hoặc bất kỳ con số nào nếu chưa cân trực tiếp hàng thực tế.
Vật liệu
Dữ liệu riêng của CJ2M025NB xác nhận cấu trúc tổng thể bằng kim loại và nhựa.
Đối với các phiên bản hiện hành trong family CJ2M025, Soundking công bố:
Shell: Die-cast Zinc Alloy
Contact Material: Brass
Tuy nhiên không nên chuyển nội dung này thành khẳng định tuyệt đối cho NB nếu chưa đối chiếu trực tiếp lô hàng thực tế.
6. So sánh SOUNDKING CJ2M025NB với các loại jack 6.35 mm tương đương
| Tiêu chí | SOUNDKING CJ2M025NB | CJ2M025BB | Jack 6.35 mm TRS |
|---|---|---|---|
| Chuẩn | 6.35 mm | 6.35 mm | 6.35 mm |
| Kiểu | TS | TS | TRS |
| Tiếp điểm | 2 | 2 | 3 |
| Mono | Có | Có | Có thể dùng stereo/balanced tùy ứng dụng |
| Unbalanced | Phù hợp | Phù hợp | Không phải ứng dụng chính |
| Male | Có | Có | Tùy model |
| Dạng | Thẳng | Thẳng | Tùy model |
| Màu | Silver/Black | Black | Tùy model |
| Guitar/Bass | Rất phù hợp | Rất phù hợp | Không phải lựa chọn tiêu chuẩn |
| Balanced audio | Không | Không | Có thể phù hợp |
So với SOUNDKING CJ2M025BB
Hai connector thuộc cùng family và cùng chuẩn 1/4 inch TS.
Điểm khác biệt dễ nhận biết nhất nằm ở phần hoàn thiện màu sắc. CJ2M025NB có phối Silver/Black, trong khi CJ2M025BB sử dụng ngoại hình màu đen.
So với jack 6.35 mm TRS
TRS có ba vùng tiếp điểm:
Tip
Ring
Sleeve
Trong khi SOUNDKING CJ2M025NB chỉ có:
Tip
Sleeve
Vì vậy nếu cần đường tín hiệu balanced 6.35 mm hoặc stereo TRS, nên lựa chọn connector TRS phù hợp thay vì dùng CJ2M025NB.
Khi nào SOUNDKING CJ2M025NB phù hợp nhất?
Khi cần:
Dây guitar
Dây bass
Dây pedal
Keyboard Mono Out
Dây tín hiệu 6.35 mm TS unbalanced
Sửa connector dây instrument.
7. Hướng dẫn sử dụng SOUNDKING CJ2M025NB
Bước 1: Xác định đúng loại dây cần làm
SOUNDKING CJ2M025NB là connector TS Mono.
Hãy chắc chắn thiết bị của bạn cần kết nối 6.35 mm TS unbalanced trước khi thi công.
Bước 2: Chuẩn bị dây
Sử dụng dây instrument hoặc dây audio shielded phù hợp.
Thông thường dây sẽ có:
Lõi tín hiệu
Lớp shield / mass
Bước 3: Tháo vỏ connector
Tháo phần thân phía sau của jack trước khi hàn.
Quan sát rõ vị trí chân Tip và Sleeve.
Bước 4: Luồn vỏ connector vào dây trước
Đây là bước thường bị quên.
Hãy luồn phần vỏ connector vào cable trước khi hàn. Nếu quên, sau khi hàn xong sẽ phải tháo lại mối hàn.
Bước 5: Tuốt dây
Tuốt lớp vỏ ngoài vừa đủ.
Không bóc quá dài vì có thể làm lớp shield tiếp xúc với chân signal.
Bước 6: Đấu lõi tín hiệu vào Tip
Lõi tín hiệu chính được hàn vào chân:
Tip
Đây là phần mang tín hiệu audio.
Bước 7: Đấu Shield vào Sleeve
Phần shield hoặc ground được kết nối với:
Sleeve
Đây là mass của đường tín hiệu unbalanced.
Bước 8: Kiểm tra chạm chập
Sau khi hàn, kiểm tra kỹ xem sợi shield có chạm vào chân Tip hay không.
Tip và Sleeve không được chập với nhau.
Bước 9: Cố định dây
Đảm bảo strain relief hoặc phần giữ cable ôm chắc dây.
Không để lực kéo của dây truyền trực tiếp vào mối hàn.
Bước 10: Lắp lại vỏ
Vặn hoặc đóng thân connector đúng vị trí.
Đảm bảo không có phần dây dẫn nào bị kẹp sai.
Bước 11: Kiểm tra bằng đồng hồ
Nếu có đồng hồ multimeter, nên kiểm tra continuity:
Tip đầu A ↔ Tip đầu B
Sleeve đầu A ↔ Sleeve đầu B
Tip ↔ Sleeve phải không thông mạch.
Bước 12: Thử trên thiết bị ở âm lượng thấp
Kết nối dây với thiết bị ở mức volume thấp.
Kiểm tra:
Tín hiệu có ổn định không
Có tiếng rè không
Có mất tín hiệu khi rung jack không
Nếu tín hiệu chập chờn, kiểm tra lại mối hàn và strain relief.
Bảo quản SOUNDKING CJ2M025NB
Không để connector tiếp xúc với nước.
Không kéo dây bằng cách giật trực tiếp vào jack.
Khi tháo, cầm vào thân connector.
Không để đầu jack bị đè hoặc cong.
Định kỳ vệ sinh phần plug bằng khăn mềm sạch.
Nếu connector xuất hiện oxy hóa hoặc tiếp xúc không ổn định, nên kiểm tra và vệ sinh trước khi tiếp tục sử dụng.
