1. Mô tả NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

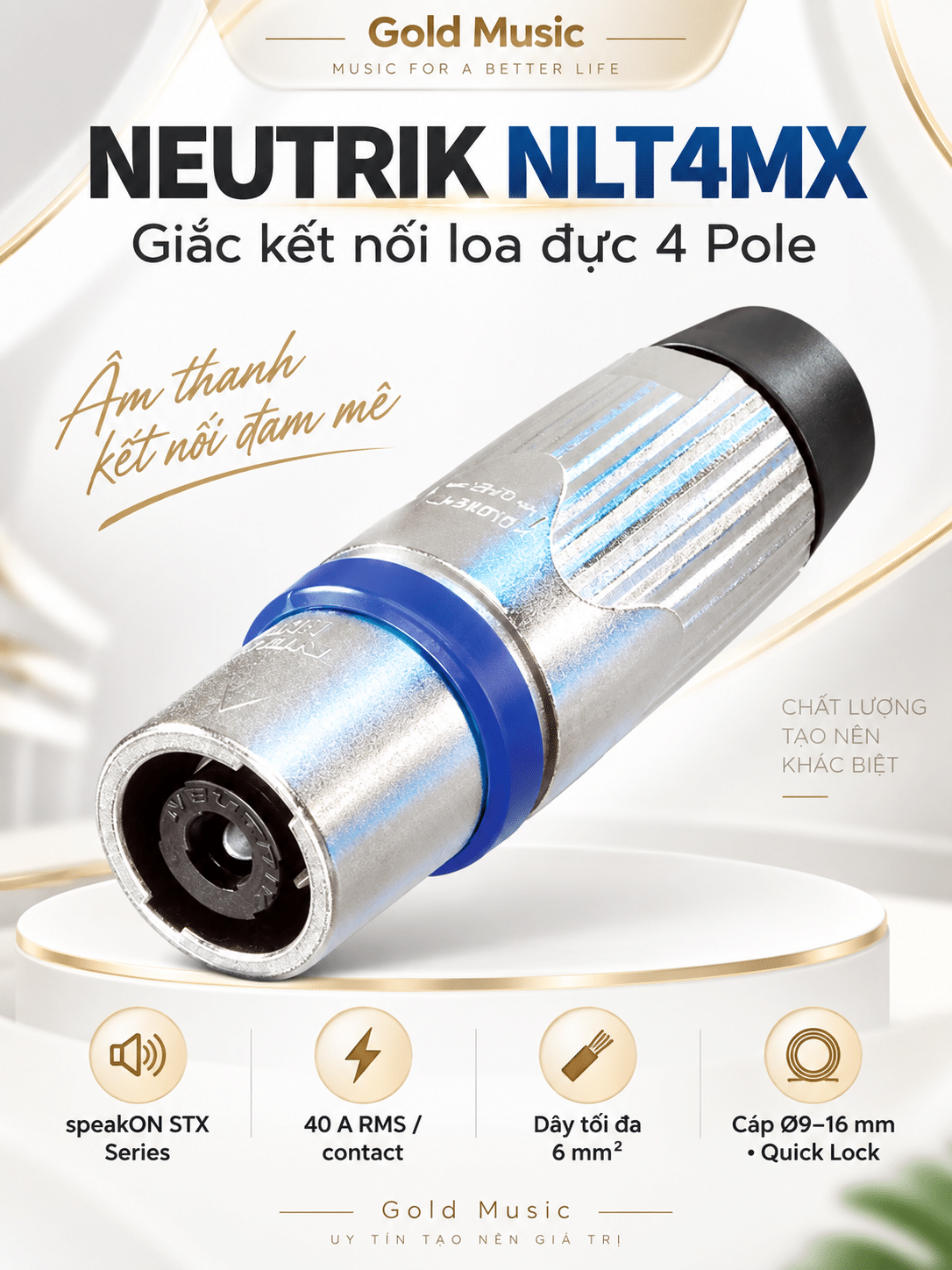

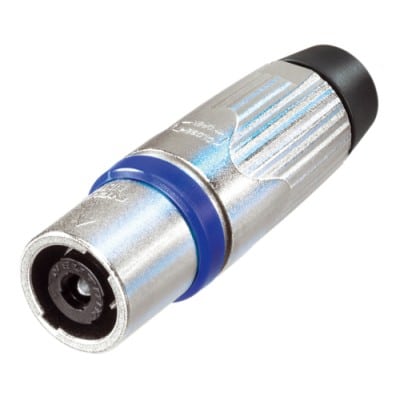

🔊 NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole là đầu nối speakON dạng cable connector thuộc dòng STX Series của Neutrik, được phát triển cho những hệ thống loa chuyên nghiệp cần khả năng truyền dòng lớn, kết nối chắc chắn và độ bền cơ học cao. Với cấu trúc 4 cực, thân kim loại chắc chắn, chân hàn kích thước lớn và hệ thống khóa nhanh, NEUTRIK NLT4MX phù hợp với các hệ thống PA, sân khấu, touring, loa công suất lớn và dây nối dài speakON chuyên nghiệp.
Điểm cần hiểu chính xác là NEUTRIK NLT4MX là đầu speakON đực dạng gắn dây, không phải đầu speakON cái thông thường thường thấy trên dây nối ampli với loa. Đây là chi tiết rất quan trọng khi lựa chọn connector, bởi đầu đực NLT4MX thường được sử dụng trong các cấu hình dây mở rộng hoặc những hệ thống cần đầu male cable connector tương thích.
⚡ NEUTRIK NLT4MX sử dụng 4 pole, tương ứng bốn cực kết nối 1+, 1−, 2+ và 2−. Cấu hình này cho phép sử dụng trong hệ thống loa hai đường tín hiệu, bi-amp hoặc các cấu hình chuyên nghiệp khác tùy theo cách đấu dây của ampli và loa.
Khả năng chịu tải là một trong những thế mạnh lớn nhất của NLT4MX. Connector được thiết kế cho dòng liên tục lên đến 40 A RMS trên mỗi contact, đồng thời có thể xử lý tín hiệu audio ở mức 50 A/contact với duty cycle 50%. Điều này giúp connector phù hợp với những đường loa công suất cao mà các đầu nối tín hiệu thông thường không thể đáp ứng.
NEUTRIK NLT4MX hỗ trợ dây dẫn có tiết diện lên đến 6 mm² / AWG10, đồng thời phần strain relief tương thích với cáp có đường kính ngoài khoảng 9–16 mm. Đây là lợi thế đáng kể khi thi công dây loa tiết diện lớn nhằm giảm tổn hao tín hiệu trên những đường dây dài.
Phần thân connector sử dụng zinc diecast hoàn thiện nickel, tạo cảm giác chắc chắn và phù hợp với môi trường thường xuyên tháo lắp. Tiếp điểm bên trong sử dụng spring copper với lớp mạ bạc 4 µm, hỗ trợ khả năng dẫn điện ổn định và điện trở tiếp xúc thấp.
Một đặc điểm đáng chú ý khác là hệ thống Quick Lock. Sau khi cắm đúng vị trí, connector được xoay và khóa chắc chắn, hạn chế nguy cơ đầu dây tự tuột trong lúc hệ thống loa đang hoạt động. Đây là yếu tố rất quan trọng trong các sân khấu lớn hoặc hệ thống cho thuê thiết bị.
NEUTRIK NLT4MX còn được thiết kế với Chuck Type Strain Relief, giúp giữ phần vỏ dây chắc chắn và giảm lực kéo truyền trực tiếp tới các mối hàn. Khả năng giữ cáp có thể đạt từ 220 N trở lên tùy loại cáp, rất phù hợp với môi trường touring nơi dây thường xuyên bị kéo, cuộn và vận chuyển.
Về kích thước, NLT4MX có chiều dài khoảng 82,5 mm và đường kính lớn nhất khoảng 26 mm, mang lại hình dáng tương đối gọn nhưng vẫn đủ không gian để tiếp nhận cáp loa tiết diện lớn.
Hiện nay NLT4MX đã được Neutrik đưa vào trạng thái discontinued và model kế nhiệm là NLT4MXX. Tuy nhiên với những hệ thống đang sử dụng STX Series hoặc cần đúng connector NLT4MX để thay thế và đồng bộ thiết bị, model này vẫn có giá trị sử dụng rất cao.
2. Đặc điểm nổi bật của NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole
1. Connector speakON Male 4 Pole chuyên nghiệp
NEUTRIK NLT4MX là đầu speakON Male 4 Pole.
Bốn cực cho phép truyền hai cặp tín hiệu loa độc lập, phù hợp các cấu hình hệ thống yêu cầu nhiều đường tín hiệu trong cùng một connector.
2. Dòng liên tục lên đến 40 A RMS/contact
Mỗi contact của NLT4MX được thiết kế chịu dòng liên tục tới 40 A RMS.
Khả năng này giúp connector phù hợp với đường truyền công suất lớn giữa amplifier và hệ thống loa chuyên nghiệp.
3. Hỗ trợ tín hiệu audio 50 A/contact
Với tín hiệu audio và duty cycle 50%, NLT4MX có khả năng xử lý mức dòng lên tới 50 A trên mỗi contact.
Đây là lợi thế rõ ràng trong những hệ thống PA có công suất cao và yêu cầu connector chất lượng tốt.
4. Hỗ trợ dây lớn tới 6 mm² / AWG10
Chân hàn của NLT4MX được thiết kế để tiếp nhận conductor có tiết diện lên tới 6 mm².
Người thi công có thể sử dụng dây loa tiết diện lớn để giảm tổn hao khi chạy cáp dài.
5. Thân kim loại chắc chắn
Vỏ connector sử dụng hợp kim zinc diecast.
So với nhiều đầu connector sử dụng phần vỏ ngoài bằng polymer, thiết kế kim loại của STX Series mang lại cảm giác chắc chắn và phù hợp môi trường touring.
6. Tiếp điểm mạ bạc 4 µm
Các tiếp điểm spring copper được phủ lớp bạc khoảng 4 µm.
Lớp hoàn thiện này hỗ trợ khả năng dẫn điện và duy trì tiếp xúc ổn định trong quá trình sử dụng.
7. Hệ thống Quick Lock tiện lợi
Cơ cấu khóa nhanh giúp connector được giữ chắc sau khi kết nối.
Người dùng có thể thao tác cắm, xoay và khóa nhanh trong quá trình lắp đặt sân khấu.
8. Chuck Type Strain Relief
Phần strain relief giữ trực tiếp vỏ cáp thay vì để toàn bộ lực kéo tác động lên chân hàn.
Điều này hỗ trợ tăng độ bền của dây loa khi thường xuyên cuộn, kéo và vận chuyển.
9. IP54 khi kết nối đúng
NLT4MX đạt mức bảo vệ IP54 khi ở trạng thái đã kết nối với connector tương thích.
Đây là một ưu điểm cho các hệ thống sân khấu và môi trường làm việc có bụi hoặc độ ẩm nhất định.
10. Độ bền trên 5.000 lần kết nối
Connector được thiết kế cho hơn 5.000 mating cycles.
Độ bền cơ học này phù hợp với hệ thống âm thanh cho thuê và sân khấu phải cắm/rút dây thường xuyên.
3. Lợi ích khi mua NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole
1. Tạo dây loa công suất lớn chuyên nghiệp
Với khả năng chịu dòng cao và hỗ trợ dây tới 6 mm², NLT4MX phù hợp để gia công các bộ dây loa chuyên nghiệp.
Đây là lợi ích quan trọng với hệ thống PA lớn cần truyền công suất trên khoảng cách dài.
2. Hạn chế đầu dây bị tuột
Quick Lock giúp giữ connector ổn định sau khi kết nối.
Trong sân khấu đông người hoặc môi trường dây thường xuyên bị tác động, cơ chế khóa giúp giảm nguy cơ đầu dây bị tách ngoài ý muốn.
3. Hỗ trợ cấu hình 4 pole linh hoạt
Bốn cực 1+, 1−, 2+, 2− cho phép người dùng khai thác nhiều cách đấu dây khác nhau.
Ví dụ trong một số hệ thống bi-amp, một cặp có thể truyền LF và cặp còn lại truyền HF, tùy thiết kế của thiết bị.
4. Phù hợp dây loa tiết diện lớn
Tiết diện conductor tối đa 6 mm² giúp người dùng lựa chọn loại dây phù hợp với công suất hệ thống và chiều dài đường dây.
Điều này đặc biệt hữu ích với subwoofer hoặc hệ thống touring.
5. Bảo vệ mối hàn tốt hơn
Chuck strain relief giữ chặt phần vỏ cáp.
Khi dây bị kéo, phần lớn lực được strain relief hấp thụ thay vì truyền trực tiếp tới mối hàn.
6. Phù hợp môi trường sân khấu chuyên nghiệp
Thân kim loại, hệ thống khóa chắc và độ bền cắm/rút cao giúp NLT4MX phù hợp với hệ thống thường xuyên di chuyển.
Các đơn vị âm thanh sự kiện có thể sử dụng connector trong các bộ dây touring chuyên dụng.
7. Kết nối nhanh khi setup hệ thống
Cơ chế speakON cho phép kỹ thuật viên thao tác nhanh hơn so với nhiều dạng đấu dây thủ công.
Việc kết nối và tháo dây diễn ra thuận tiện khi dựng hoặc tháo hệ thống sân khấu.
8. Tăng độ chuyên nghiệp của hệ thống dây
Sử dụng connector đúng chuẩn giúp dây loa được hoàn thiện gọn gàng, dễ nhận diện và dễ bảo trì.
Đối với hệ thống có nhiều đường loa, việc tiêu chuẩn hóa connector giúp kỹ thuật viên làm việc hiệu quả hơn.
4. Ứng dụng của NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole
Làm dây nối dài speakON
Đây là một trong những ứng dụng rất phù hợp của NLT4MX.
Do đây là đầu cable connector đực, NLT4MX có thể được sử dụng ở một đầu của dây extension speakON khi đầu còn lại sử dụng connector female tương thích.
Hệ thống PA công suất lớn
Khả năng chịu dòng cao giúp connector phù hợp với hệ thống loa sân khấu, hội trường hoặc PA chuyên nghiệp.
Hệ thống subwoofer
Subwoofer thường yêu cầu đường loa chịu dòng lớn.
NLT4MX với khả năng sử dụng dây tới 6 mm² phù hợp cho các hệ thống sub công suất cao khi được thiết kế đúng.
Hệ thống bi-amp
Bốn pole cho phép truyền hai cặp tín hiệu trên một connector.
Trong hệ thống được thiết kế phù hợp, một cặp có thể phục vụ dải thấp và cặp còn lại phục vụ dải cao.
Sân khấu touring
Dây touring cần connector có độ bền cao do phải tháo lắp thường xuyên.
Thân kim loại và tuổi thọ trên 5.000 lần kết nối giúp NLT4MX phù hợp với nhu cầu này.
Hệ thống cho thuê âm thanh
Các công ty sự kiện thường cần dây loa chịu được tần suất sử dụng cao.
NLT4MX giúp tạo bộ dây có kết nối chắc chắn và dễ thao tác.
Hội trường và nhà hát
Trong những hệ thống cố định nhưng cần khả năng tháo lắp thiết bị khi bảo trì, speakON 4 pole giúp việc kết nối thuận tiện và gọn gàng.
Tủ rack và hệ thống phân phối loa
NLT4MX có thể được sử dụng trong các bộ dây patch hoặc extension được thiết kế riêng cho rack công suất và hệ thống phân phối loa.
5. Thông số kỹ thuật NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole
| Thông số | Chi tiết | Ý nghĩa thực tế |
|---|---|---|
| Model | NLT4MX | Xác định đúng đầu speakON male thuộc STX Series |
| Số cực | 4 Pole | Có 2 cặp tín hiệu 1+/1− và 2+/2− |
| Dòng liên tục | 40 A RMS/contact | Phù hợp hệ thống loa công suất lớn |
| Dòng audio | 50 A/contact, duty cycle 50% | Xử lý tín hiệu audio công suất cao |
| Tiết diện dây tối đa | 6 mm² / AWG10 | Cho phép sử dụng dây loa tiết diện lớn |
| Đường kính cáp | 9–16 mm | Tương thích nhiều loại cáp loa chuyên nghiệp |
| Kích thước | 82,5 mm × Ø26 mm | Kích thước cơ khí chính xác của connector |
| Bảo vệ | IP54 khi kết nối | Hỗ trợ môi trường sân khấu và touring |
| Nhiệt độ hoạt động | −30°C đến +80°C | Phạm vi môi trường hoạt động rộng |
| Tuổi thọ | >5.000 mating cycles | Phù hợp cắm/rút thường xuyên |
Kích thước chính xác của NEUTRIK NLT4MX
Kích thước cơ khí chuẩn:
Chiều dài: 82,5 mm
Đường kính lớn nhất: Ø26 mm
Đây là kích thước của connector, không phải kích thước đóng gói.
Trọng lượng NEUTRIK NLT4MX
Neutrik không công bố một thông số trọng lượng tịnh chính thức trong datasheet NLT4MX được dùng làm cơ sở kỹ thuật.
Một số hệ thống linh kiện đưa ra khối lượng khoảng 70 g, nhưng đây không phải số liệu chính thức đủ chắc chắn để áp dụng cho mọi lô hàng.
Do đó Gold Music nên ghi:
Trọng lượng: nhà sản xuất không công bố chính thức trong datasheet.
Nếu cần trọng lượng phục vụ vận chuyển, nên cân trực tiếp connector thực tế tại kho.
Tiếp điểm và vật liệu
Contact: Spring Copper
Contact Plating: Silver 4 µm
Housing: Zinc Diecast ZnAl4Cu1
Insert: PA6 reinforced 30% glass
Strain Relief: POM
Cấu tạo này hướng tới khả năng chịu tải và độ bền cơ khí trong môi trường chuyên nghiệp.
6. So sánh NEUTRIK NLT4MX với NLT4MXX và NLT4FX
| Tiêu chí | NEUTRIK NLT4MX | NEUTRIK NLT4MXX | NEUTRIK NLT4FX |
|---|---|---|---|
| Dòng | STX Series | STXX Series | STX Series |
| Kiểu connector | Cable Connector | Cable Connector | Cable Connector |
| Giới tính | Male | Male | Female |
| Số cực | 4 Pole | 4 Pole | 4 Pole |
| Định hướng | Dây extension / male cable connector | Model mới thay NLT4MX | Female cable connector |
| Thân | Kim loại | Kim loại | Kim loại |
| Khóa | Quick Lock | Hệ khóa speakON thế hệ mới | Quick Lock |
| Tình trạng | Discontinued | Model hiện hành kế nhiệm | Dùng cho nhu cầu female tương ứng |
| Phù hợp | Hệ thống STX cũ, dây chuyên nghiệp | Hệ thống mới | Đầu dây cần female |
NEUTRIK NLT4MX và NLT4MXX
NLT4MXX là model kế nhiệm trực tiếp của NLT4MX.
Nếu xây dựng hệ thống mới hoàn toàn, NLT4MXX là phiên bản hiện hành đáng chú ý hơn.
Trong khi đó, NLT4MX vẫn hữu ích cho khách hàng cần đúng model để đồng bộ với hệ thống STX hiện có hoặc thay thế connector cùng loại.
NEUTRIK NLT4MX và NLT4FX
Khác biệt quan trọng nhất là giới tính connector.
NLT4MX: Male / đực
NLT4FX: Female / cái
Do đó hai model đảm nhiệm những vị trí kết nối khác nhau và không nên bị nhầm lẫn khi đặt hàng.
Khi nào nên chọn NLT4MX?
NLT4MX phù hợp khi cần:
🔊 Đầu speakON đực 4 pole dạng gắn dây
🔊 Làm dây extension
🔊 Thay thế connector cùng model trong hệ thống cũ
🔊 Dùng dây loa tiết diện lớn
🔊 Hệ thống touring yêu cầu vỏ kim loại chắc chắn
7. Hướng dẫn sử dụng và hàn NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole
Bước 1: Xác định đúng connector
Trước khi thi công, cần chắc chắn hệ thống thực sự yêu cầu Male Cable Connector.
Không nên mua NLT4MX chỉ vì thấy tên speakON 4 pole, bởi nhiều dây loa thông thường cần đầu female thay vì male.
Bước 2: Chọn dây phù hợp
NLT4MX hỗ trợ:
Conductor tối đa 6 mm² / AWG10
Cable O.D. khoảng 9–16 mm
Hãy kiểm tra cả tiết diện lõi và đường kính vỏ cáp trước khi lắp.
Bước 3: Tháo connector
Tháo phần strain relief, boot và thân connector theo đúng thứ tự.
Nên đặt các chi tiết cạnh nhau để tránh lắp sai khi hoàn thiện.
Bước 4: Luồn các bộ phận lên dây
Trước khi hàn, phải luồn phần vỏ và strain relief vào dây.
Đây là bước quan trọng vì nếu quên, người dùng có thể phải tháo mối hàn để làm lại.
Bước 5: Tuốt vỏ cáp
Tuốt vừa đủ phần vỏ ngoài.
Không để đoạn lõi trần quá dài vì có thể gây chạm giữa các contact khi lắp lại connector.
Bước 6: Xác định các cực
NLT4MX có bốn vị trí:
1+
1−
2+
2−
Cách sử dụng từng cực phải tuân theo sơ đồ của ampli và loa.
Bước 7: Không tự mặc định sơ đồ bi-amp
Một cấu hình phổ biến có thể dùng:
1+/1− cho LF
2+/2− cho HF
Tuy nhiên đây không phải quy tắc áp dụng cho mọi hệ thống.
Luôn kiểm tra sơ đồ của loa và amplifier trước khi hàn.
Bước 8: Hàn dây
Các chân NLT4MX là solder contacts.
Gia nhiệt đúng mức và hàn từng lõi chắc chắn vào contact tương ứng.
Không dùng lượng thiếc quá nhiều gây cầu nối giữa các cực.
Bước 9: Kiểm tra mối hàn
Quan sát tất cả contact.
Đảm bảo không có sợi đồng hoặc thiếc chạm sang chân bên cạnh.
Với hệ thống chuyên nghiệp, nên sử dụng đồng hồ đo hoặc cable tester trước khi cấp tín hiệu công suất.
Bước 10: Cố định strain relief
Đặt vỏ cáp vào đúng vị trí chuck strain relief.
Bộ phận này phải giữ phần vỏ ngoài của dây, không phải chỉ giữ riêng các lõi dẫn điện.
Bước 11: Lắp lại connector
Lắp thân và các chi tiết theo đúng thứ tự.
Siết vừa đủ để strain relief giữ chắc cáp nhưng không làm hỏng vỏ dây.
Bước 12: Kiểm tra cơ chế khóa
Sau khi kết nối với đầu tương thích, xoay connector theo đúng chiều để hệ thống Quick Lock khóa lại.
Kiểm tra connector đã vào đúng vị trí trước khi cấp công suất.
Bước 13: Không sử dụng làm đầu nguồn điện
Dù datasheet có thông số điện áp định mức, speakON không phải connector nguồn điện AC.
Không được sử dụng NLT4MX để làm đầu cấp nguồn 220 V cho thiết bị.
Bước 14: Vệ sinh và bảo quản
Giữ connector sạch, tránh bùn đất và hóa chất.
Sau sự kiện ngoài trời, nên lau khô phần vỏ trước khi cất dây.
Bước 15: Kiểm tra định kỳ
Đối với hệ thống touring, nên kiểm tra:
Tình trạng Quick Lock
Vỏ connector
Strain relief
Mối hàn
Các contact
Vỏ dây sát connector
Nếu có dấu hiệu lỏng hoặc quá nhiệt, cần dừng sử dụng và kiểm tra ngay.
